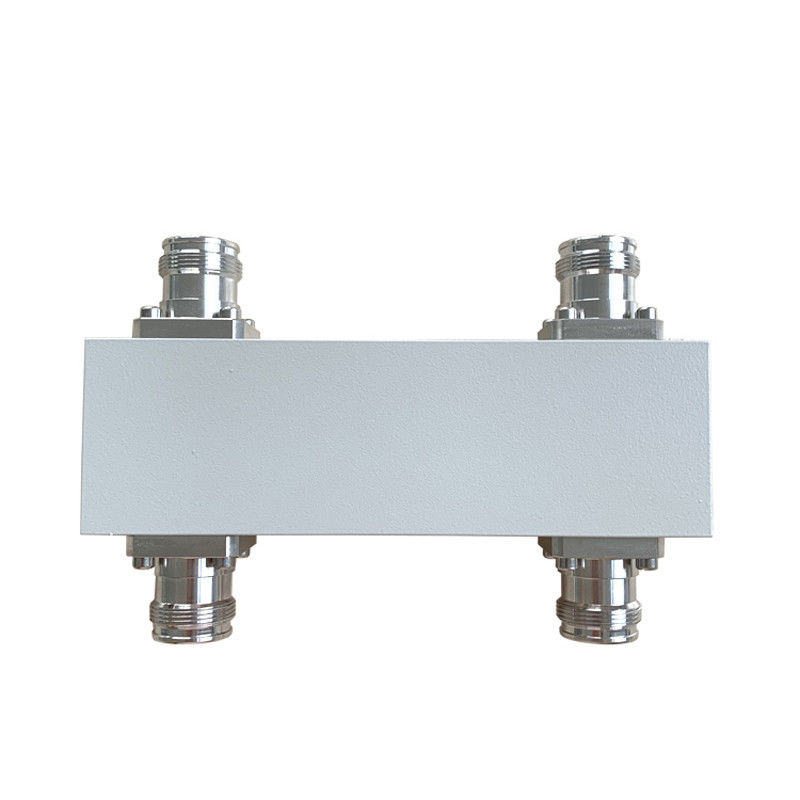

500-4000MHz 2in 2out 4.3-10F Hibrit Çiftleyici

Ürün Detayları

Menşe yeri: Çin

Marka adı: Vinncom

Sertifika: ROHS ISO9000

Model numarası: VN-HC2x2-05538-OP

Ödeme ve Gönderim Koşulları

Min sipariş miktarı: 5 adet

Fiyat: negotiable

Ödeme koşulları: L/C, D/A, D/P, T/T

Yetenek temini: günde 500 adet

En İyi Fiyatı Alın
Şimdi İletişime Geçin
Özellikler
Vurgulamak:

-163dbc PIM 3dB Hibrit Çiftleyici

,

500Watt 3dB hibrit çiftleyici

,

2x2 geniş bantlı 90 derecelik hibrit

Uygulama:
Aynı bant birleştirici olarak
Yüksek izolasyon:
genellikle 25db
DÜŞÜK VSWR:
1,15(maks)
Bağlantı:
4.3-10 Kadın
OEM/ODM:
Kabul edilebilir.
Renk:
Özel
PIM:
-153dbc -163dbc @43dbm*2
Uygulama:
Aynı bant birleştirici olarak
Yüksek izolasyon:
genellikle 25db
DÜŞÜK VSWR:
1,15(maks)
Bağlantı:
4.3-10 Kadın
OEM/ODM:
Kabul edilebilir.
Renk:
Özel
PIM:
-153dbc -163dbc @43dbm*2
Açıklama
500-4000MHz 2in 2out 4.3-10F Hibrit Çiftleyici

550-3800MHZ 4.3-10 Kadın Düşük PIM 3dB Hibrit Çiftleme Kombinatörü DAS



  • -163@43dBm*2'ye kadar iyi PIM
  • İyi bir geri dönüş kaybı
  • Yüksek yalıtım



                                                              VN-HC2x2-0540-OP-xxx.pdf

Bölüm Numarası VN-HC2x2-05538-OP
Çalışma Frekansı (MHz) 550-3800
İmpedans (Ohm) 50
VSWR 1.25
Bağlantı (dB) 3±1
Ekleme kaybı (dB) 3±1
İzolasyon (dB) 23
IM3 (dBc @ 2×43dBm) -153/-163
Uygulama İçeride ve dışarıda
Koruma Derecesi IP65
Çalışma sıcaklığı (°C) -40 ~ + 80
Arayüz 4.3-10 Kadın
Yürütme gücü (Watt, maksimum) 500
En yüksek güç (Watt, maksimum) 1500
Boyut (mm) ((L × W × H, konektör hariç) 140.6 çarpı 44 çarpı 34.5
Net Ağırlık (g) 715
Paket ağırlığı (kg/pcs) 15.4/20
Paket Boyutları (mm,L×W×H) 170*100*40
Paketleme Karton Boyutu (mm,L×W×H) 520*360*105
ROHS Uyumluluğu - Evet.



500-4000MHz 2in 2out 4.3-10F Hibrit Çiftleyici 0



Hibrit çiftler, 3 dB (eşit) güç bölünmesi için tasarlanmış dört portlu yönlü bir çiftlemenin özel bir örneğidir.ve 180 derece hibritler..

Vinncom, mikro şerit, hava-dilektrik ve ince film, dalga kılavuzu vb. tabanlı farklı hibrit birleştirici tasarımı var.

Hibrit çiftleyici yaygın olarak bir terminalli yönlü 3db çiftleyici olarak kullanılır. Ayrıca 2 in 2 out ve 2 in 1 out kombinatörü olarak da kullanılabilir.

Bazı kullanımlar için, hibrit bağlayıcılar matris olarak birleştirilebilir, örneğin 4in 4out, 3in 3out vb.

Vinncom, hibrit birleştiriciler için birçok farklı frekans aralığı sağlar ve DAS ve test sistemlerinde yaygın olarak kullanılır.
