Ürün Detayları
Menşe yeri: Çin
Marka adı: Vinncom
Sertifika: ROHS ISO9000
Model numarası: VN-LD-4G-50W-OPf-S-160
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 5 adet
Fiyat: negotiable
Ödeme koşulları: L/C, D/A, D/P, T/T
Yetenek temini: günde 200 adet
3. PIM: |
-160~165dbc@43dBm*2 (450~3800MHZ) |
OEM: |
TAMAM |
ODM: |
TAMAM |
Bağlantı: |
özelleştirilmiş |
Renk: |
Gümüş |
Güç kontrolü: |
50 watt (maks.) |
Sıklık: |
4G |
3. PIM: |
-160~165dbc@43dBm*2 (450~3800MHZ) |
OEM: |
TAMAM |
ODM: |
TAMAM |
Bağlantı: |
özelleştirilmiş |
Renk: |
Gümüş |
Güç kontrolü: |
50 watt (maks.) |
Sıklık: |
4G |

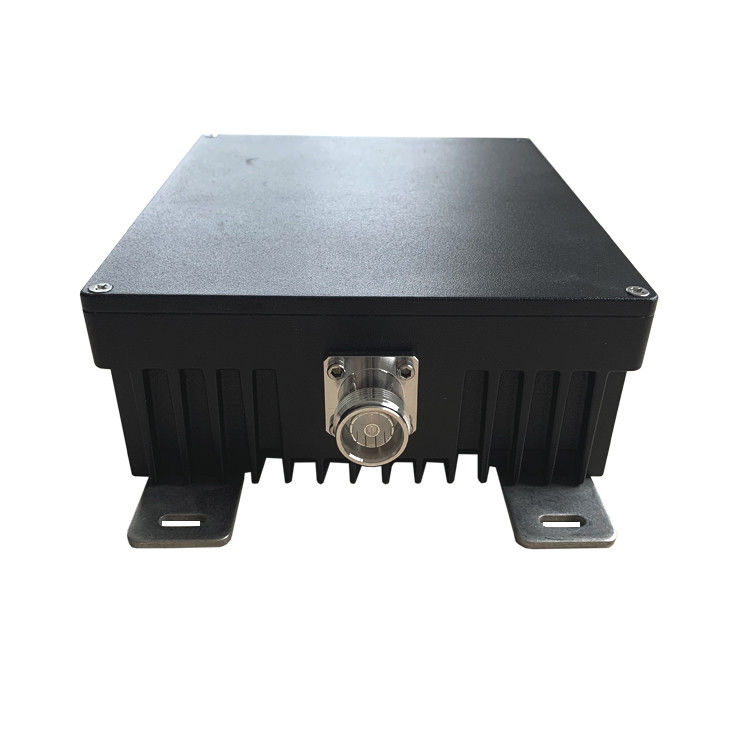

50 Watt 3.8GHZ 4GHZ 6GHZ 4.3-10 Kadın Düşük PIM -163dbc -165dbc RF Yükünü Bitiştirme
Bölüm Numarası | VN-LD-4G-50W-OPf-S-160 |
Çalışma Frekansı (GHz) | 0-4 |
İmpedans (Ohm) | 50 |
VSWR | ≤1.30 (≤1.2 @ DC-3.8G) |
IM3(dBc @ 2×43dBm) | -160 |
Uygulama | İçeride ve dışarıda |
Koruma Derecesi | IP65 |
Çalışma sıcaklığı (°C) | -40 ~ + 80 |
Arayüz | 4.3-10 Kadın |
Yürütme gücü (Watt, maksimum) | 50 |
Boyut (mm) ((L × W × H, konektör hariç) | 180X150X62 |
Net Ağırlık (g) | 1840 ± 20 |
Paket Boyutları (mm,L×W×H) | 305 × 170 × 115 |
Paketleme Karton Boyutu (mm,L×W×H) | 620 × 360 × 180 |
ROHS Uyumluluğu | - Evet. |
Sahte yük / Düşük PIM Sonlandırma / Yük, diğer RF ürünlerini test ederken bazı portları RF güç yükü olarak durdurmak veya bazı portlar şu anda kullanılmadığında RF güç radyasyonunu durdurmak için kullanılan bir cihazdır.Teoride RF sistemine bağlanacak gerçek cihazla benzer bir impedans eşleştiriliyor.. RFA sistemi çalışırken sahte yük de bazı güç emerek ve ısıtma alacak, bu yüzden RF sisteminde bazı port durdurmak için sahte yük kullanırken, güç yönetimi dikkat,Aksi takdirde aşırı ısıtabilir..
Vinncom, farklı frekans aralığı için farklı güçte sahte yükler sunacak, 67GHz'e kadar olabilir.
Bazı RF sistemleri için iyi bir PIM değere ihtiyaç duyacaktır, vinncom -130dbc,-140dbc ve -165dbc PIM sağlayabilir.
