18-26.5GHz WR-42 dalga yönlü yük VN-WGLD-1826-WR42
  • isim
  • isim

18-26.5GHz WR-42 dalga yönlü yük VN-WGLD-1826-WR42

Adedi: 5 adet
fiyat: negotiable
Ödeme yöntemi: L/C, D/A, D/P, T/T
Tedarik Kapasitesi: 500
Detay Bilgisi
Ürün Açıklaması
Detay Bilgisi
Menşe yeri
Çin
Marka adı
Vinncom
Sertifika
ISO 9000 ROHS
Model numarası
VN-WGLD-1826-WR42
Parça numarası:
VN-WGLD-1826-WR42
Çalışma Frekansı (GHz):
18-26,5
Empedans (Ohm):
50
VSWR:
≤1,03
Arayüz:
WR42(BJ220)
Vurgulamak:

VN-WGLD-1826-WR42 Dalga kılavuzu yükü

,

18-26

Ürün Açıklaması



18-26.5GHz WR-42 dalga yönlü yük



  • Sistem hasarı riskinin azaltılması
  • Kompakt ve sağlam yapılar
  • Kullanılmayan dalga kılavuzu portlarının güvenilir bir şekilde sonlandırılması



  • Limanın bitişi:
    Flanked girişini bağlayınDalga yönlü yükDoğrudan kullanılmayan dalga kılavuzu bağlantı noktasına, dolaşım bağlantı noktasına veya yönlü birleştirme bağlantı noktasına.

  • Güç yönetimi:

  • Birini seçDalga yönlü yükMaksimum beklenen gücü aşan ortalama nominal güç ile. Pulslu sistemler için en yüksek güç kapasitesini doğrulayın.

  • Soğutma gereksinimi:

    • Düşük güçDalga yönlü yük→ doğal hava soğutması.

    • Orta güç → zorlu hava soğutması (örneğin, yerleşik fan).

    • Yüksek güç → su soğutucuDalga yönlü yükDolaşan iyonize edilmiş suyla.

  • Kurulum yönü:
    Biraz yüksek güçDalga yönlü yükKonveksiyonu optimize etmek için yüzgeçleri dikey olarak monte edilmelidir.Dalga yönlü yük.

  • Kontrol:
    Kurulumdan sonra, ağ analizatörünü kullanarakDalga yönlü yükGeri dönüş kaybı 30 dB (VSWR < 1,065) 'den daha iyidir.



                             VN-WGLD-1826-WR42.pdf

Bölüm NumarasıVN-WGLD-1826-WR42
Çalışma Frekansı (GHz)18-26.5
İmpedans (Ohm)50
VSWR≤1.03
Çalışma sıcaklığı (°C)-40 ~ + 80
ArayüzWR42 ((BJ220)

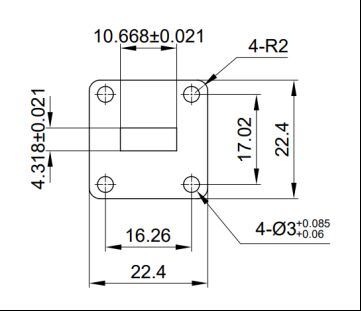

Boyut ((mm)Aşağıdaki gibi
Düzeltme Gücü2 (Watt, maksimum)
ROHS Uyumluluğu- Evet.




18-26.5GHz WR-42 dalga yönlü yük VN-WGLD-1826-WR42 018-26.5GHz WR-42 dalga yönlü yük VN-WGLD-1826-WR42 1
