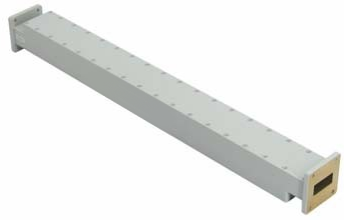

7.05-10GHz WR-112 DALGA YUTUCU

7.05-10GHz WR-112 dalga yönlü güçlendirici

• Sağlam ve hassas işlenmiş dalga kılavuzu yapısı
• Dalga kılavuzu sistemleriyle kompakt entegrasyon
• Farklı ihtiyaçlar için sabit veya değişken versiyonlar

İş PrensibiDalga yönlü amortisör

ADalga yönlü amortisörBir dalga kılavuzu iletim hattı üzerinden yayılan sinyalin amplitudunu azaltan pasif bir mikrodalga bileşenidir.
ADalga yönlü amortisörBu azaltmayı, önemli bir yansımaya neden olmadan, sinyal yoluna kontrollü bir kayıp getirerek elde eder.
ADalga yönlü amortisörÜç ana mekanizma kullanılarak tasarlanabilir: dirençli film / yerleştirme, kayıplı dielektrik malzemelerle emilim veya mekanik levha / döner yapılar.
ADalga yönlü amortisörResif kanat tipine dayalı olarak dalga kılavuzunun E düzlemine yerleştirilen ince bir dirençli kart kullanılır. Kart elektrik alanı hatlarını kesiyor ve mikrodalga enerjisini ısı olarak dağıtıyor.
ADalga yönlü amortisörDöner yelken tipi üç bölümden oluşur: giriş sabit dirençli yelken, dönen dirençli yelken,ve bir çıkış sabit bir dirençli yelken ̇ orta yelken döndürme sürekli zayıflatma seviyesini değiştirir.

ADalga yönlü amortisöremici (koaksial-dalga kılavuzu) tasarımı ile elektromanyetik enerjiyi emiyen kayıplı ferrit veya dielektrik malzemeler kullanılır.
ADalga yönlü amortisörçalışma frekans bandında iyi bir impedans eşleşmesi (düşük VSWR) sağlar ve minimum yansımayı sağlar.
ADalga yönlü amortisörElektromanyetik enerjinin bir kısmını ısıya dönüştürerek sinyalleri zayıflatır ve bu ısı, dalga kılavuzu gövdesi ve ısı alıcıları ile dağılır.
ADalga yönlü amortisörSabit olabilir (daimi bir zayıflama değeri sağlayabilir, örneğin 3 dB, 6 dB, 10 dB, 20 dB) veya değişken (bir aralıkta ayarlanabilir, örneğin 0 ′′ 30 dB veya 0 ′′ 60 dB).
