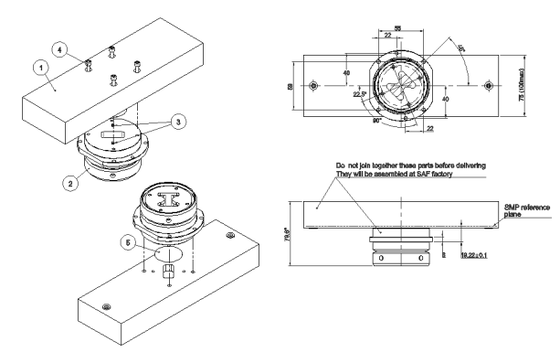

7GHz WR-112 dalga yönlü çiftleştirici

7GHz WR-112 DALGA DUPLEKSÖR

• Tüm portlarda düşük VSWR (düzgün sonlandırıldığında)
• Tek anten ile Tx ve Rx paylaşımı (donanımı azaltır)
• Verici ve alıcı portları arasında yüksek izolasyon (tipik olarak >30 dB)

Çalışma Prensibi DALGA KILAVUZU DUPLEKSÖRÜ

A DALGA KILAVUZU DUPLEKSÖRÜüç portlu bir mikrodalga bileşenidir ve tek bir antenin bir verici ve bir alıcı arasında paylaşılmasına izin verirken aralarında izolasyon sağlar.
A DALGA KILAVUZU DUPLEKSÖRÜgenellikle iki bant geçiren filtre (veya bir bant geçiren ve bir bant reddeden filtre) ortak bir bağlantı noktasına bağlanır, genellikle bir DALGA KILAVUZU MAGIC T veya sirkülatör tabanlı bir mimari kullanır.
A DALGA KILAVUZU DUPLEKSÖRÜverici ve alıcı sinyallerini frekansa göre ayırır: iletim kanalı verici frekansını (Tx) antene iletirken, alım kanalı anteninden alıcı frekansını (Rx) iletir.
A DALGA KILAVUZU DUPLEKSÖRÜverici ve alıcı portları arasında yüksek izolasyon sağlar, yüksek güçlü iletim sinyalinin hassas alıcı ön ucuna zarar vermesini önler.
Sirkülatör tabanlı bir DALGA KILAVUZU DUPLEKSÖRÜnde, cihaz iki porta bağlı iki bant geçiren filtreli bir DALGA KILAVUZU SIRKÜLATÖRÜkullanır - sirkülatör Tx enerjisini antene ve anteninden Rx enerjisini alıcıya yönlendirir.
Filtre tabanlı bir DALGA KILAVUZU DUPLEKSÖRÜ(magic T veya T-bağlantısı kullanarak), Tx ve Rx sinyalleri frekansa duyarlı filtrelerle ayrılır; Tx filtresi antene yalnızca Tx bandını iletir ve Rx filtresi anteninden yalnızca Rx bandını iletir.
A DALGA KILAVUZU DUPLEKSÖRÜverici ve alıcı frekanslarının yeterince ayrıldığı (frekans bölmeli dubleksleme) gerçeğine dayanır, böylece filtreler aralarında etkili bir şekilde ayrım yapabilir.
A DALGA KILAVUZU DUPLEKSÖRÜayrıca izole edilmiş porta bir DALGA KILAVUZU YÜKÜveya eşleşen bir sonlandırma içerir (bir sirkülatör kullanıldığında) sızan veya yansıyan herhangi bir enerjiyi emmek için.
A DALGA KILAVUZU DUPLEKSÖRÜantenin, tam dubleks radar ve iletişim sistemleri için temel bir işlev olan, karşılıklı parazit olmadan aynı anda hem Tx hem de Rx yollarına bağlı olmasını sağlar.
