Ürün Detayları
Menşe yeri: Çin
Marka adı: Vinncom
Sertifika: ROHS ISO9000
Model numarası: VN-HC2x2-0738-OD-xxx
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 5 adet
Fiyat: negotiable
Ödeme koşulları: L/C, D/A, D/P, T/T
Yetenek temini: günde 500 adet
Uygulama: |
Aynı bant birleştirici olarak |
Yüksek izolasyon: |
tipik olarak 25db, 30(maks.) |
DÜŞÜK VSWR: |
1,15(maks) |
Bağlantı: |
DIN Dişi |
OEM/ODM: |
Kabul edilebilir. |
Renk: |
Özel |
PIM: |
153dbc 163dbc@43dbm*2 |
Uygulama: |
Aynı bant birleştirici olarak |
Yüksek izolasyon: |
tipik olarak 25db, 30(maks.) |
DÜŞÜK VSWR: |
1,15(maks) |
Bağlantı: |
DIN Dişi |
OEM/ODM: |
Kabul edilebilir. |
Renk: |
Özel |
PIM: |
153dbc 163dbc@43dbm*2 |

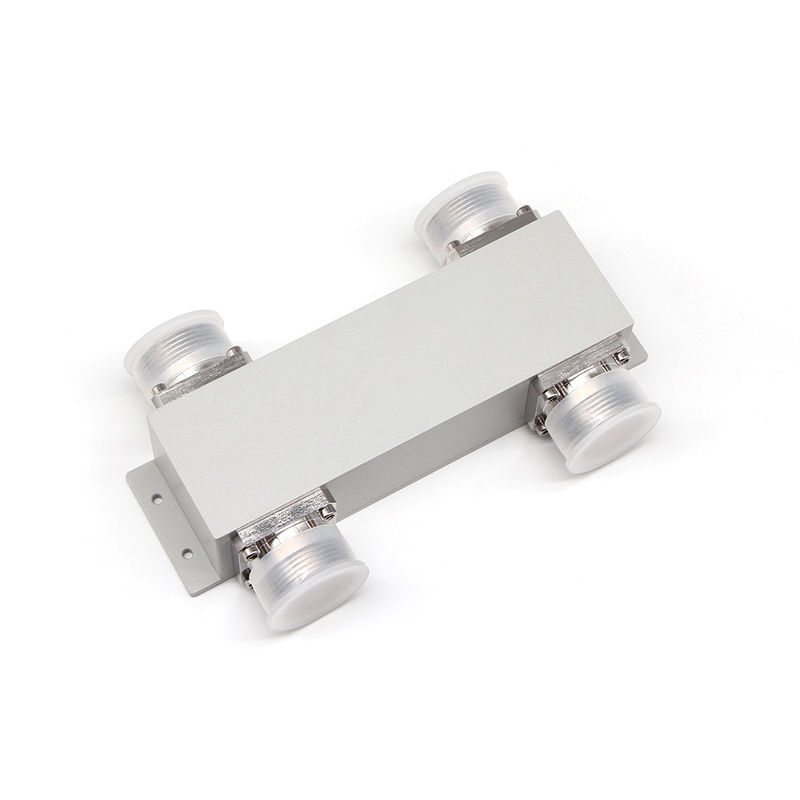

698-3800MHZ DIN Kadın Düşük PIM -160dbc 3dB Hibrit Çiftleme Kombinatörü DAS
Bölüm Numarası | VN-HC2x2-0738-OD |
Çalışma Frekansı (MHz) | 698-3800 |
İmpedans (Ohm) | 50 |
VSWR | ≤1.25 |
Bağlantı (dB) | 3.0±0.9 |
Ekleme kaybı (dB) | 3.7 |
İzolasyon (dB) | ≥23 |
IM3 (dBc @ 2×43dBm) | -140 / -150 / -155 / -160 |
Uygulama | İçeride ve dışarıda |
Koruma Derecesi | IP65 |
Çalışma sıcaklığı (°C) | -40 ~ + 80 |
Arayüz | Din Dişi |
Yürütme gücü (Watt, maksimum) | 500 |
En yüksek güç (Watt, maksimum) | 1500 |
Boyut (mm) ((L × W × H, konektör hariç) | 141 × 44 × 38 |
Net Ağırlık (g) | 880 ± 20 |
Paket Boyutları (mm,L×W×H) | 170 × 100 × 40 |
Paketleme Karton Boyutu (mm,L×W×H) | 520 × 360 × 110 |
ROHS Uyumluluğu | - Evet. |
Hibrit çiftler, 3 dB (eşit) güç bölünmesi için tasarlanmış dört portlu yönlü bir çiftlemenin özel bir örneğidir.ve 180 derece hibritler..
Vinncom, mikro şerit, hava-dilektrik ve ince film, dalga kılavuzu vb. tabanlı farklı hibrit birleştirici tasarımı var.
Hibrit çiftleyici yaygın olarak bir terminalli yönlü 3db çiftleyici olarak kullanılır. Ayrıca 2 in 2 out ve 2 in 1 out kombinatörü olarak da kullanılabilir.
Bazı kullanımlar için, hibrit bağlayıcılar matris olarak birleştirilebilir, örneğin 4in 4out, 3in 3out vb.
Vinncom, hibrit birleştiriciler için birçok farklı frekans aralığı sağlar ve DAS ve test sistemlerinde yaygın olarak kullanılır.
