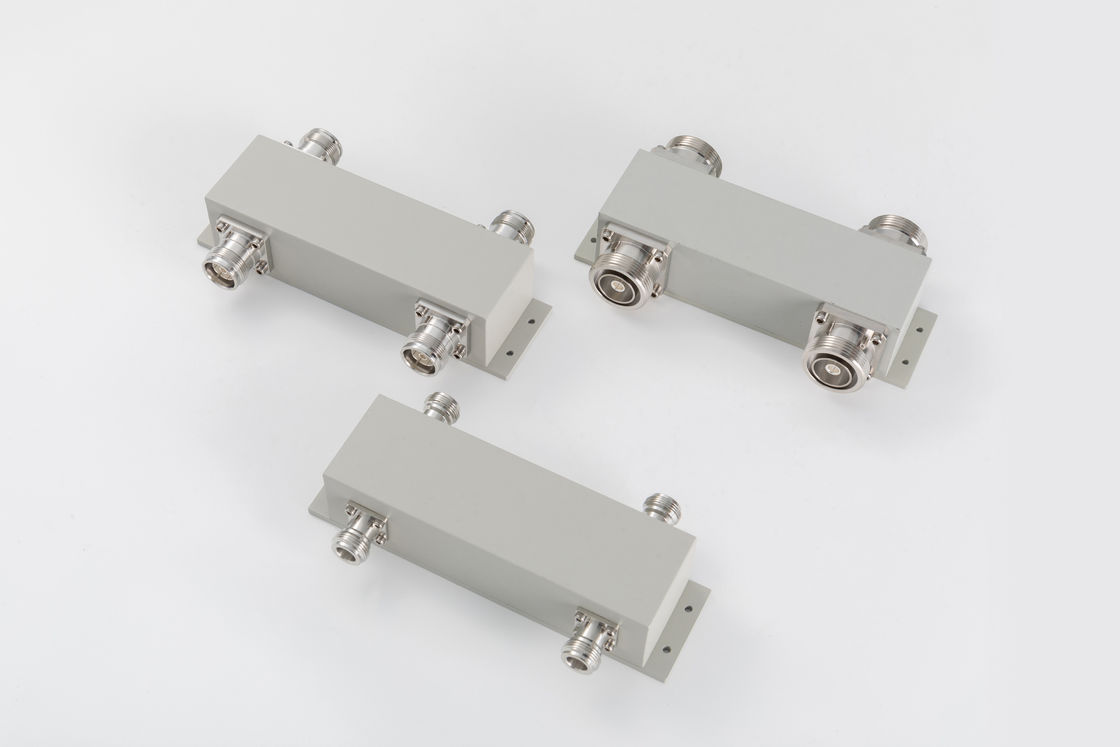

698-3800MHz 2in 2out hibrit çiftleyici / 2: 2 kombinatörü PIM -150 / -160

Name: 698-3800MHz 2in 2out hibrit çiftleyici / 2: 2 kombinatörü PIM -150 / -160
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-HC2x2-0738-OX
Price: 2.00 USD
Availability: InStock

Ürün Detayları

Menşe yeri: Çin

Marka adı: Vinncom

Sertifika: RoHS/ISO9000

Model numarası: VN-HC2x2-0738-OX

Ödeme ve Gönderim Koşulları

Min sipariş miktarı: 5 adet

Fiyat: VN-HC2x2-035052-ON-xxx

Ödeme koşulları: L/C, D/A, D/P, T/T

En İyi Fiyatı Alın

Şimdi İletişime Geçin

Özellikler

Açıklama

Özellikler

Vurgulamak:
                                                                                                                                                                                                                                                                                                                                                  Hibrit çiftleyici 698-3800MHz, Hibrit çiftleyici 2in2out, 698-3800MHz hibrit çiftleyici


Bölüm Numarası:	VN-HC2x2-0738-OX	Empedans (Ohm):	50
Çalışma Frekansı (MHz):	698-3800	VSWR'ye Karşı:	≤1,25
Kaplin (dB):	3,0±0,9

Bölüm Numarası:	VN-HC2x2-0738-OX
Empedans (Ohm):	50
Çalışma Frekansı (MHz):	698-3800
VSWR'ye Karşı:	≤1,25
Kaplin (dB):	3,0±0,9

Açıklama

698-3800MHz 2in 2out hibrit çiftleyici / 2: 2 kombinatörü PIM -150 / -160

698-3800MHz 2in 2out hibrit çiftleyici / 2: 2 kombinatörü PIM -150 / -160

Yüksek yalıtım
İyi PIM -160@43dBm*2'ye kadar
İyi düzlük

VN-HC2x2-0738-OD-xxx.pdf

VN-HC2x2-0738-ON-xxx.pdf

VN-HC2x2-0738-OP-160.pdf

Bölüm Numarası	VN-HC2x2-0738-OX
Çalışma Frekansı (MHz)	698-3800
İmpedans (Ohm)	50
VSWR	≤1.25
Bağlantı (dB)	3.0±0.9
Ekleme kaybı (dB)	3.7
İzolasyon (dB)	≥25
IM3 (dBc @ 2×43dBm)	-150 / -160
Uygulama	İçeride ve dışarıda
Koruma Derecesi	IP65
Çalışma sıcaklığı (°C)	-40 ~ + 80
Arayüz	N Kadın/4.3-10 Kadın/DIN Kadın
Yürütme gücü (Watt, maksimum)	500 ((N:300)
En yüksek güç (Watt, maksimum)	1500 ((N:1200)
Boyut (mm) ((L × W × H, konektör hariç)	141 × 44 × 38	170 × 100 × 40	170 × 100 × 40
Net Ağırlık (g)	615 ± 20	685 ± 20	880 ± 20
Paket Boyutları (mm,L×W×H)	170 × 100 × 40	170 × 100 × 40	170 × 100 × 40
Paketleme Karton Boyutu (mm,L×W×H)	460 × 350 × 195	520 × 360 × 110	520 × 360 × 110

698-3800MHz 2in 2out hibrit çiftleyici / 2: 2 kombinatörü PIM -150 / -160 0

Hibrit çiftler, 3 dB (eşit) güç bölünmesi için tasarlanmış dört portlu yönlü bir çiftlemenin özel bir örneğidir.ve 180 derece hibritler..

Vinncom, mikro şerit, hava-dilektrik ve ince film, dalga kılavuzu vb. tabanlı farklı hibrit birleştirici tasarımı var.

Hibrit çiftleyici yaygın olarak bir terminalli yönlü 3db çiftleyici olarak kullanılır. Ayrıca 2 in 2 out ve 2 in 1 out kombinatörü olarak da kullanılabilir.

Bazı kullanımlar için, hibrit bağlayıcılar matris olarak birleştirilebilir, örneğin 4in 4out, 3in 3out vb.

Vinncom, hibrit birleştiriciler için birçok farklı frekans aralığı sağlar ve DAS ve test sistemlerinde yaygın olarak kullanılır.
