698-2700MHz 2 In 2 Out Hibrit Çiftlemeci PIM -150/-160

Name: 698-2700MHz 2 In 2 Out Hibrit Çiftlemeci PIM -150/-160
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-HC2x2-0727-Ox-XXX
Price: 414.00 USD
Availability: InStock

Ürün Detayları

Menşe yeri: Çin

Marka adı: Vinncom

Sertifika: RoHS/ISO9000

Model numarası: VN-HC2x2-0727-Ox-XXX

Ödeme ve Gönderim Koşulları

En İyi Fiyatı Alın

Şimdi İletişime Geçin

Özellikler

Açıklama

Özellikler

Vurgulamak:
                                                                                                                                                                                                                                                                                                                                                                                                                                                          698-2700MHz hibrit çiftleyici, 2'de 3dB hibrit çiftleyici, 2 out 3dB hibrit çiftleyici


Çalışma Frekansı (MHz):	698-2700	Empedans (Ohm):	50
VSWR'ye Karşı:	1.2	Kaplin (dB):	3±0,8
Ekleme Kaybı (dB):	±3,6	İzolasyon (dB):	25
IM3 (dBc @ 2×43dBm):	-150/-160

Çalışma Frekansı (MHz):	698-2700
Empedans (Ohm):	50
VSWR'ye Karşı:	1.2
Kaplin (dB):	3±0,8
Ekleme Kaybı (dB):	±3,6
İzolasyon (dB):	25
IM3 (dBc @ 2×43dBm):	-150/-160

Açıklama

698-2700MHz 2 In 2 Out Hibrit Çiftlemeci PIM -150/-160

698-2700MHz 2in 2out Hibrit Kopyalayan PIM-150/-160

Tüm limanlarda iyi VSWR
Yüksek yalıtım
İyi bir geri dönüş kaybı

Bölüm Numarası	VN-HC2x2-0727-Ox-XXX
Çalışma Frekansı (MHz)	698-2700
İmpedans (Ohm)	50
VSWR	1.2
Bağlantı (dB)	3±0.8
Ekleme kaybı (dB)	±3.6
İzolasyon (dB)	25
IM3 (dBc @ 2×43dBm)	-150/-160
Uygulama	İçeride ve dışarıda
Koruma Derecesi	IP65
Çalışma sıcaklığı (°C)	-40 ~ + 80
Arayüz	N Kadın/4.3-10 Kadın/DIN Kadın
Yürütme gücü (Watt, maksimum)	500 ((N:300)
En yüksek güç (Watt, maksimum)	.1500 ((N:1200)
Boyut (mm) ((L × W × H, konektör hariç)	127X44X25	127X44X31	127X44X38
Net Ağırlık (g)	385± 20%	565 ± 20%	810 ± 20%
Paket Boyutları (mm,L×W×H)	165X87X35	170X100X40	170X100X40
Paketleme Karton Boyutu (mm,L×W×H)	460X350X195	520X360X110	520X360X110

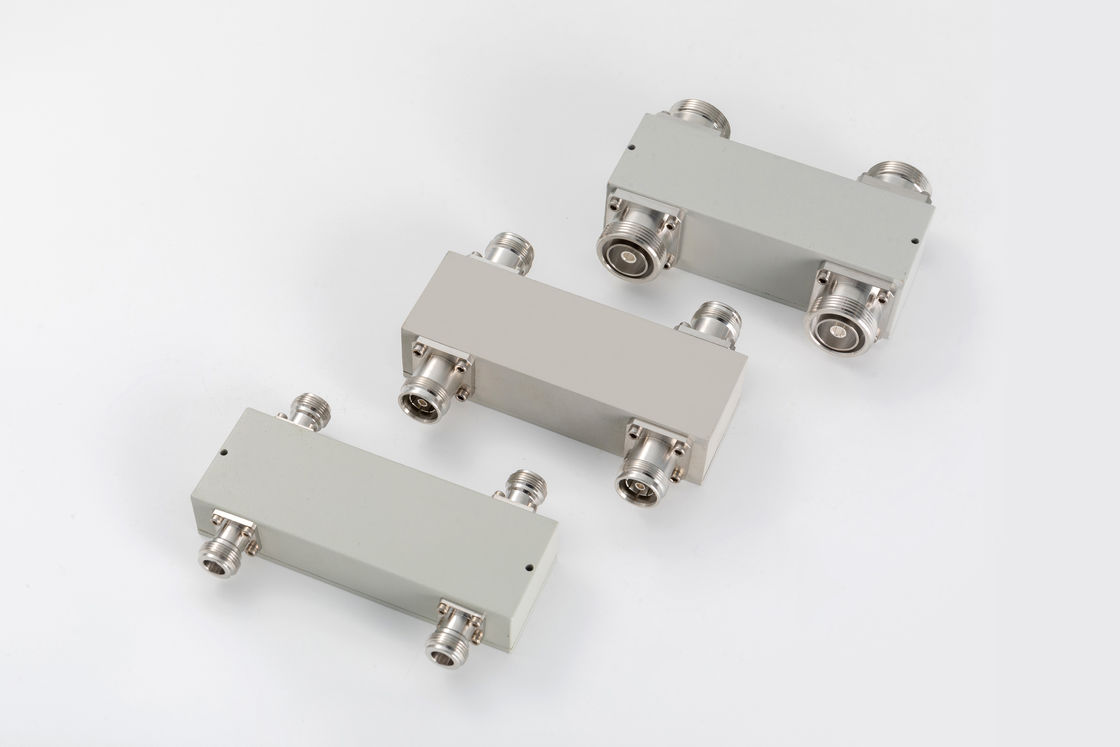

698-2700MHz 2 In 2 Out Hibrit Çiftlemeci PIM -150/-160 0

3-dB (eşit) güç bölünmesi için tasarlanmış bir port yönlü çiftleyici.

Vinncom, mikro şerit, hava-dilektrik ve ince film, dalga kılavuzu vb. tabanlı farklı hibrit birleştirici tasarımı var.

Hibrit çiftleyici yaygın olarak bir terminalli yönlü 3db çiftleyici olarak kullanılır. Ayrıca 2 in 2 out ve 2 in 1 out kombinatörü olarak da kullanılabilir.

Bazı kullanımlar için, hibrit bağlayıcılar matris olarak birleştirilebilir, örneğin 4in 4out, 3in 3out vb.

Vinncom, hibrit birleştiriciler için birçok farklı frekans aralığı sağlar ve DAS ve test sistemlerinde yaygın olarak kullanılır.
