75-110GHz WR-10 DALGA KILAVUZU YÜKÜ VN-WGLD-75110-WR10
  • isim

75-110GHz WR-10 DALGA KILAVUZU YÜKÜ VN-WGLD-75110-WR10

Adedi: 5 adet
fiyat: negotiable
Ödeme yöntemi: L/C, D/A, D/P, T/T
Tedarik Kapasitesi: 500
Detay Bilgisi
Ürün Açıklaması
Detay Bilgisi
Menşe yeri
Çin
Marka adı
Vinncom
Sertifika
ISO 9000 ROHS
Model numarası
VN-WGLD-75110-WR10
Parça numarası:
VN-WGLD-75110-WR10
Çalışma Frekansı (GHz):
75-110
Empedans (Ohm):
50
VSWR:
≤1,15
Arayüz:
WR10(BJ900)
Vurgulamak:

75-110GHz dalga kılavuzu yükü

,

WR-10 dalga kılavuzu sonlandırma

,

VN-WGLD-75110-WR10 dalga kılavuzu cihazı

Ürün Açıklaması

75-110GHz WR-10 dalga yönlü yük



  • Sistem hasarı riskinin azaltılması

  • Kullanılmayan dalga kılavuzu portlarının güvenilir bir şekilde sonlandırılması

  • Geniş bant operasyonu



  1. Limanın bitişi:
    Flanked girişini bağlayınDalga yönlü yükDoğrudan kullanılmayan dalga kılavuzu bağlantı noktasına, dolaşım bağlantı noktasına veya yönlü birleştirme bağlantı noktasına.

  2. Güç yönetimi:
    Birini seçDalga yönlü yükMaksimum beklenen gücü aşan ortalama nominal güç ile. Pulslu sistemler için en yüksek güç kapasitesini doğrulayın.

  3. Soğutma gereksinimi:

    • Düşük güçDalga yönlü yük→ doğal hava soğutması.

    • Orta güç → zorlu hava soğutması (örneğin, yerleşik fan).

    • Yüksek güç → su soğutucuDalga yönlü yükDolaşan iyonize edilmiş suyla.

  4. Kurulum yönü:
    Biraz yüksek güçDalga yönlü yükKonveksiyonu optimize etmek için yüzgeçleri dikey olarak monte edilmelidir.Dalga yönlü yük.

  5. Kontrol:
    Kurulumdan sonra, ağ analizatörünü kullanarakDalga yönlü yükGeri dönüş kaybı 30 dB'den daha iyi (VSWR < 1.15).

                                  VN-WGLD-75110-WR10.

Bölüm Numarası VN-WGLD-75110-WR10
Çalışma Frekansı (GHz) 75-110
İmpedans (Ohm) 50
VSWR ≤1.15
Çalışma sıcaklığı (°C) -40 ~ + 80
Arayüz WR10 ((BJ900)

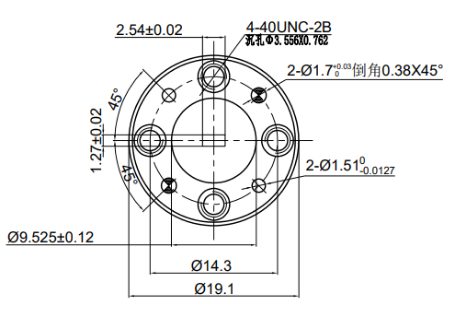

Boyut ((mm) Aşağıdaki gibi
Düzeltme Gücü 0.5 (Watt, en fazla)
ROHS Uyumluluğu - Evet.







75-110GHz WR-10 DALGA KILAVUZU YÜKÜ VN-WGLD-75110-WR10 075-110GHz WR-10 DALGA KILAVUZU YÜKÜ VN-WGLD-75110-WR10 175-110GHz WR-10 DALGA KILAVUZU YÜKÜ VN-WGLD-75110-WR10 2
