75-80GHz WR-12 DALGA KILAVUZU SİRKÜLATÖRÜ VN-WGCIR-7580-WR12
  • isim

75-80GHz WR-12 DALGA KILAVUZU SİRKÜLATÖRÜ VN-WGCIR-7580-WR12

Adedi: 5 adet
fiyat: negotiable
Standart paketleme: köpük + kutu
Teslim süresi: 2-4 hafta
Ödeme yöntemi: Banka havalesi, Western Union
Tedarik Kapasitesi: Günde 50 adet
Detay Bilgisi
Ürün Açıklaması
Detay Bilgisi
Menşe yeri
Çin
Marka adı
Vinncom
Sertifika
RoHS/ISO9000
Model numarası
VN-WGCIR-7580-WR12
Çalışma Frekansı (GHz):
75-80
Çalışma Sıcaklığı(°C):
-45 ~ + 80
Ekleme Kaybı (dB Maks):
≤0,8
İzolasyon(dB Min):
≥18
İzolasyon(dB):
≥16
Vurgulamak:

75-80GHz WR-12 dalga kılavuzu sirkülatörü

,

WR-12 RF sirkülatör izolatörü

,

yüksek frekanslı dalga kılavuzu sirkülatörü

Ürün Açıklaması

75-80GHz WR-12 DALGA KILAVUZU SİRKÜLATÖRÜ



  • Geniş bant işlemi (çoklu oktav mümkün)
  • Yüksek verici-alıcı izolasyonu
  • Dupleksleyicilere kıyasla sistem karmaşıklığını azaltır



  1. Bağlantı noktası ataması–
    ADALGA KILAVUZU SİRKÜLATÖRÜÜç bağlantı noktasının açıkça tanımlanmış olması gerekir: giriş, çıkış ve yalıtılmış bağlantı noktası.

  2. Sinyal giriş bağlantısı–
    Vericiyi veya sinyal kaynağını cihazın 1 numaralı bağlantı noktasına bağlayın.DALGA KILAVUZU SİRKÜLATÖRÜ.

  3. Yük bağlantısı–
    Anteni veya ana iletim yolunu cihazın 2 numaralı bağlantı noktasına bağlayın.DALGA KILAVUZU SİRKÜLATÖRÜ.

  4. Yalıtılmış bağlantı noktasının sonlandırılması–
    Her zaman bir bilgisayarın yalıtılmış bağlantı noktasını (bağlantı noktası 3) sonlandırın.DALGA KILAVUZU SİRKÜLATÖRÜbir ileDALGA KILAVUZU YÜKÜYansıyan gücü absorbe etmek için.

  5. Flanş eşleştirme–
    ADALGA KILAVUZU SİRKÜLATÖRÜdalga kılavuzu sisteminin geri kalanıyla aynı flanş tipini (UG, CPR, kapak veya boğucu) gerektirir.

  6. Manyetik önyargı alanı–
    ADALGA KILAVUZU SİRKÜLATÖRÜtipik olarak dahili bir kalıcı mıknatısa sahiptir; normal çalışma için harici bir önyargıya gerek yoktur.

  7. Güç kullanımı kontrolü–
    Kullanmadan önceDALGA KILAVUZU SİRKÜLATÖRÜ, ortalama ve en yüksek güç değerlerini sistem gereksinimlerine göre doğrulayın.



                            VN-WGCIR-7580-WR12.pdf

Parça Numarası VN-WGCIR-7580-WR12
Çalışma Frekansı (GHz) 75-80
Ekleme Kaybı(dB) ≤0,8
İzolasyon(dB) ≥18
Dönüş Kaybı(dB) ≥16
Çalışma Sıcaklığı (°C) -45 ~ + 80
Arayüz UG-383/U Kurma Önleyici özellikli WR12

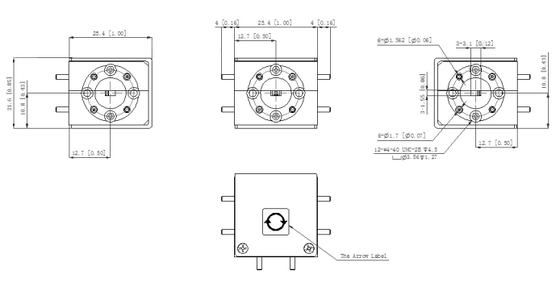

Boyut(mm) Aşağıdaki gibi
Taşıma Gücü 3W/1W
ROHS Uyumluluğu Evet







75-80GHz WR-12 DALGA KILAVUZU SİRKÜLATÖRÜ VN-WGCIR-7580-WR12 0
