Name: 75-80GHz WR-12 dalga yönlü izolatör VN-WGISO-7580-WR12
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-WGISO-7580-WR12
Price: 414.00 USD
Availability: InStock

Adedi:	5 adet
fiyat:	negotiable
Standart paketleme:	köpük + kutu
Teslim süresi:	2-4 hafta
Ödeme yöntemi:	Banka havalesi, Western Union
Tedarik Kapasitesi:	Günde 50 adet

Detay Bilgisi

Ürün Açıklaması

Detay Bilgisi

Menşe yeri

Çin

Marka adı

Vinncom

Sertifika

RoHS/ISO9000

Model numarası

VN-WGISO-7580-WR12

Çalışma Frekansı (GHz):

75-80

Çalışma Sıcaklığı(°C):

-45 ~ + 80

Ekleme Kaybı (dB Maks):

≤0,8

İzolasyon(dB Min):

≥18

Dönüş Kaybı(dB):

≥16

Vurgulamak:

75-80GHz dalga yolu izolatörü

WR-12 RF dolaşım yalıtıcısı

Garanti ile dalga yolu izolatörü

Ürün Açıklaması

75-80GHz WR-12 DALGA KILAVUZU İZOLATÖRÜ

Yüksek ters izolasyon (tipik olarak 20–30 dB)
Dahili dahili sonlandırma (harici yüke gerek yoktur)
Geliştirilmiş kaynak eşleşmesi ve VSWR

İleri yönü tanımlayın–
ADALGA KILAVUZU İZOLATÖRÜizin verilen iletim yönünü gösteren bir ok veya etiketle işaretlenmiştir.
Kaynağı giriş bağlantı noktasına bağlayın–
Sinyal kaynağını (örn. magnetron, amplifikatör veya osilatör) cihazın giriş portuna bağlayın.DALGA KILAVUZU İZOLATÖRÜ.
Yükü çıkış portuna bağlayın–
Anteni, iletim hattını veya ölçüm cihazını cihazın çıkış portuna bağlayın.DALGA KILAVUZU İZOLATÖRÜ.
**Asla ters çevirmeyinDALGA KILAVUZU İZOLATÖRÜ–
ADALGA KILAVUZU İZOLATÖRÜters bağlanırsa ciddi şekilde zayıflayacaktır (tipik olarak >20 dB); doğru yönde kurulmalıdır.
Flanş eşleştirme–
ADALGA KILAVUZU İZOLATÖRÜbitişik dalga kılavuzu bileşenleriyle aynı flanş tipini (UG, CPR, kapak veya boğucu) gerektirir.
Güç derecesi doğrulaması–
Bir çalıştırmadan önceDALGA KILAVUZU İZOLATÖRÜ, hem ortalama gücü hem de en yüksek güç işleme yeteneklerini doğrulayın.
Harici sonlandırmaya gerek yok–
Bir sirkülatörün aksine,DALGA KILAVUZU İZOLATÖRÜyalıtılmış bağlantı noktası dahili olarak sonlandırılmıştır, dolayısıyla harici bağlantı noktası yokturDALGA KILAVUZU YÜKÜgereklidir.

VN-WGISO-7580-WR12.pdf

Parça Numarası	VN-WGISO-7580-WR12
Çalışma Frekansı (GHz)	75-80
Ekleme Kaybı(dB)	≤0,8
İzolasyon(dB)	≥18
Dönüş Kaybı(dB)	≥16
Çalışma Sıcaklığı (°C)	-45 ~ + 80
Arayüz	UG-383/U Kurma Önleyici özellikli WR12

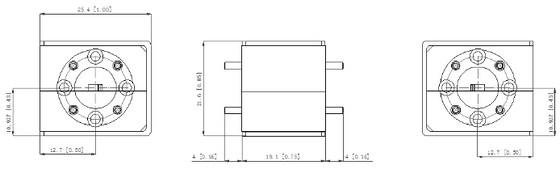

Boyut(mm)	Aşağıdaki gibi
Taşıma Gücü	3W/1W
ROHS Uyumluluğu	Evet

75-80GHz WR-12 dalga yönlü izolatör VN-WGISO-7580-WR12 0
