37-40.5GHz KOAKSİYEL FİLTRE

Adedi:	5 adet
fiyat:	negotiable
Ödeme yöntemi:	L/C, D/A, D/P, T/T
Tedarik Kapasitesi:	500

Detay Bilgisi

Ürün Açıklaması

Detay Bilgisi

Menşe yeri

Marka adı

Vinncom

Sertifika

ISO 9000 ROHS

Model numarası

VN-CFLT-KM-3740

Parça Numarası:

VN-WGLD-75110-WR10

Çalışma Frekansı (GHz):

37-40.5

Empedans (Ohm):

Ekleme Kaybı (dB):

Dönüş Kaybı(dB):

RF konektörleri:

2,92mm-Erkek ve 2,92mm-Dişi

Vurgulamak:

37-40.5GHz koaksiyel filtre

Dalga kılavuzu koaksiyel filtre

mikrodalga koaksiyel filtre

Ürün Açıklaması

374-40.5GHz KOAKSİYEL FİLTRE

Yüksek güç işleme kapasitesi (hem ortalama hem de tepe)
Geçiş bandında düşük ekleme kaybı
Birden fazla filtre türü mevcuttur (bant geçiren, alçak geçiren, yüksek geçiren, bant durduran)

Çalışma Prensibi DALGA KILAVUZU FİLTRESİ

Bir DALGA KILAVUZU FİLTRESİ pasif bir frekans seçici dalga kılavuzu bileşenidir.
Bir DALGA KILAVUZU FİLTRESİ belirli bir frekans bandındaki sinyallerin çok düşük ekleme kaybıyla geçmesine izin verir.
Geçiş bandı dışında, bir DALGA KILAVUZU FİLTRESİ istenmeyen sinyallere karşı yüksek zayıflama (reddetme) sağlar.
Bir DALGA KILAVUZU FİLTRESİ dalga kılavuzu yapısı içindeki rezonant boşluklar, diyaframlar veya kuplajlı bölümler temelinde çalışır.
Bir DALGA KILAVUZU FİLTRESİ alçak geçiren, yüksek geçiren, bant geçiren veya bant durduran (çentik) tip olarak tasarlanabilir.
Bir DALGA KILAVUZU FİLTRESİ rezonant frekansını belirlemek için boşluklarının fiziksel boyutlarını kullanır.
Bir sinyal DALGA KILAVUZU FİLTRESİnin rezonant frekansıyla eşleştiğinde, minimum yansıma ile geçer.
Bir sinyal rezonanstan çıktığında, bir DALGA KILAVUZU FİLTRESİ onu yansıtır veya emer, iletimi engeller.
Bir DALGA KILAVUZU FİLTRESİ herhangi bir harici güç veya aktif bileşen olmadan filtreleme işlevini gerçekleştirir.

VN-CFLT-KM-3740.pdf

Parça Numarası	VN-CFLT-KM-3740
Çalışma Frekansı ( GHz )	37-40.5
Reddetme(dB)	45dB@29GHz-35.25GHz/40dB@42GHz-48GHz
Ekleme Kaybı(dB)	≤2.0
Geri Dönüş Kaybı(dB)	≥14
RF Konnektörleri	2.92mm-Erkek&2.92mm-Dişi
Çalışma Sıcaklığı ( ℃ )	0 ~ + 55

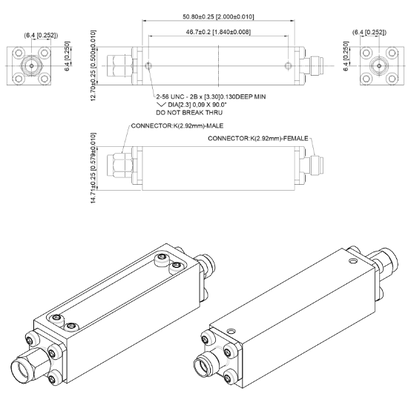

Boyut(mm)	Aşağıdaki gibi
ROHS Uyumluluğu	Evet

37-40.5GHz KOAKSİYEL FİLTRE
