6.8-10.6 GHz Koaksiyel Filtre
  • isim

6.8-10.6 GHz Koaksiyel Filtre

Adedi: 5 adet
fiyat: negotiable
Ödeme yöntemi: L/C, D/A, D/P, T/T
Tedarik Kapasitesi: 500
Detay Bilgisi
Ürün Açıklaması
Detay Bilgisi
Menşe yeri
Çin
Marka adı
Vinncom
Sertifika
ISO 9000 ROHS
Model numarası
VN-CFLT-SF-0610
Parça Numarası:
VN-CFLT-SF-0610
Çalışma Frekansı (GHz):
6.8-10.6
Empedans (Ohm):
50
Ekleme Kaybı (dB):
≤0.25
VSWR(dB):
1.45
RF konektörleri:
SMA-F
Vurgulamak:

6.8-10.6 GHz koaksiyel filtre

,

Koaksiyel filtre dalga kılavuzu cihazı

,

Yüksek frekanslı koaksiyel filtre

Ürün Açıklaması

6.8-10.6GHzKoaksiyel Filtre



  • Harmonik ve sahte sinyalleri mükemmel bir şekilde reddeder.
  • Sert ortamlarda yüksek güvenilirlik ( titreşim, sıcaklık, nem)
  • Aşağı akım bileşenlerini bant dışı enerjiden korur





Nasıl KullanılırDalga Filtresi(Kullanım Yöntemi)

  1. Doğru filtre türünü seçin- Evet.
    Bir tane seçin.Dalga FiltresiGerekli yanıtla eşleşen: bant geçiş, düşük geçiş, yüksek geçiş veya bant durma.

  2. Frekans aralığını kontrol edin.- Evet.
    ADalga FiltresiMerkezi frekansı ve bant genişliği sisteminizin işletim frekansı ile uyumlu olmalıdır.

  3. Seri olarak bağlan- Evet.
    BirDalga FiltresiDoğrudan aktarım hattında, kaynak ve yük arasında.

  4. Yönlendirmeyi izleyin (üretilirse)- Evet.
    BazılarıDalga Filtresidesenler yönlüdür.Dalga Filtresi.

  5. Flanş eşleştirme- Evet.
    ADalga Filtresibitişik dalga kılavuzu bileşenleri ile aynı flens tipini (UG, CPR, kapak veya boğma) gerektirir.

  6. Güç doğrulama- Evet.
    İşlemden önceDalga Filtresi, ortalama ve en yüksek güç taşıma yeteneğini doğrular.

  7. Düzenleme (düzenlenebilir filtreler için)- Evet.
    BazılarıDalga FiltresiDüzenleme vidaları vardır; ağ analizatöründe tepkiyi izlerken dikkatlice ayarlayın.

  8. Yerleştirme ve koruma- Evet.
    ADalga Filtresisahte rezonanslar veya sızıntılar önlemek için uygun şekilde topraklanmış olmalıdır.

                                  VN-CFLT-SF-0610.pdf

Bölüm Numarası VN-CFLT-SF-0610
Çalışma Frekansı (GHz) 6.8-10.6
Reddedilme ((dB) 50dB@13.6GHz-21.2GHz
Ekleme Kaybı ((dB) ≤0.25
VSWR(dB) 1.45:1
RF Bağlantıları SMA-F
Çalışma sıcaklığı (°C) 0 ~ + 55

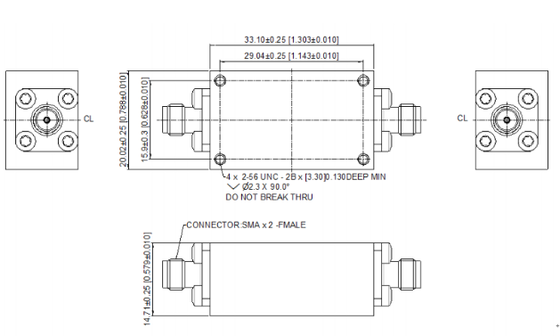

Boyut ((mm) Aşağıdaki gibi
ROHS Uyumluluğu - Evet.







                             6.8-10.6 GHz Koaksiyel Filtre
