Name: 15GHz WR-62 DALGA KILAVUZ DUPLEKS
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-WGD-15-WR62
Price: 414.00 USD
Availability: InStock

Adedi:	5 adet
Fiyat:	negotiable
Ödeme yöntemi:	L/C, D/A, D/P, T/T
Tedarik Kapasitesi:	500

Detay Bilgisi

Ürün Açıklaması

Detay Bilgisi

Menşe yeri

Çin

Marka adı

Vinncom

Sertifika

ISO 9000 ROHS

Model numarası

VN-WGD-15-WR62

Parça Numarası:

VN-WGD-15-WR62

Çalışma Frekansı (GHz):

Düzlük (dB):

≤0.5dB

İzolasyon (Lkanalından H kanalına):

≥70dB

Dönüş Kaybı (DB):

≥18dB

Ekleme Kaybı (dB):

≤1,4dB

Arayüz:

WR62 (BJ140)

Ürün Açıklaması

15GHz WR-62 DALGAÇ KULLANICI

Hassas alıcıları yüksek güçlü verici enerjisinden korur
Verici sızıntısını alıcıya azaltarak sistem hassasiyetini artırır
1 GHz ila 110 GHz+ frekans aralığı

Bir DALGA KILAVUZU DUPLEXER, verici ve alıcı portları arasında yüksek izolasyon sağlar, yüksek güçlü iletim sinyalinin hassas alıcı ön ucuna zarar vermesini önler.
Bir sirkülatör tabanlı DALGA KILAVUZU DUPLEXER içinde, cihaz iki porta bağlı bir DALGA KILAVUZU SİRKÜLATÖRÜ kullanır; sirkülatör Tx enerjisini antene ve Rx enerjisini antenden alıcıya yönlendirir.
Bir filtre tabanlı DALGA KILAVUZU DUPLEXER (sihirli T veya T-birleşimi kullanarak), Tx ve Rx sinyalleri frekansa bağlı filtrelerle ayrılır; Tx filtresi antene yalnızca Tx bandını geçirir ve Rx filtresi antenden yalnızca Rx bandını geçirir.

Alıcıyı Rx portuna bağlayın –
Alıcıyı veya LNA girişini DALGA KILAVUZU DUPLEXER Rx portuna bağlayın.

Flanş türlerini eşleştirin –
Bir DALGA KILAVUZU DUPLEXER, bağlı dalga kılavuzu bileşenleri olarak tüm üç bağlantı noktasında aynı flanş türünü (UG, CPR, kapak veya choke) gerektirir.

Frekans atamalarını doğrulayın –
Bir DALGA KILAVUZU DUPLEXER belirli Tx ve Rx frekans bantları için fabrika ayarlı olarak gelir; sistem frekanslarınızın DALGA KILAVUZU DUPLEXER spesifikasyonlarıyla eşleştiğinden emin olun.

Parça Numarası	VN-WGD-15-WR62
Çalışma Frekansı ( GHz )	15
Düzlük (dB)	≤0.5dB
İzolasyon (L kanaldan H kanala)	≥70dB
Geri Dönüş Kaybı (dB)	≥18dB
Giriş Kaybı (dB)	≤1.4dB
Arayüz	WR62 (BJ140)

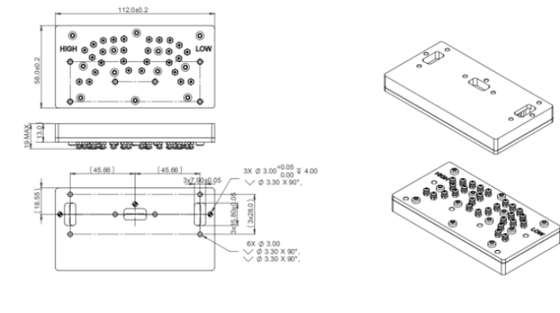

Boyut (mm)	Aşağıdaki gibi
Çalışma Nemi	5-95%
Çalışma Sıcaklığı ( ℃ )	-40 ~ +80
ROHS Uyumluluğu	Evet
