550-6000MHz 4.3-10 Kadın Yönlendirme Çiftleyici

Name: 550-6000MHz 4.3-10 Kadın Yönlendirme Çiftleyici
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-05560-OPx
Price: 360.00 USD
Availability: InStock

Ürün Detayları

Menşe yeri: Çin

Marka adı: Vinncom

Sertifika: RoHS/ISO9000

Model numarası: VN-DC-05560-OPx

Ödeme ve Gönderim Koşulları

Min sipariş miktarı: 5 adet

Fiyat: negotiable

Ödeme koşulları: T/T, L/C, D/A, D/P

En İyi Fiyatı Alın

Şimdi İletişime Geçin

Özellikler

Açıklama

Özellikler

Vurgulamak:
                                                                                                                                                                                                                                                                                                                                                                                                      3dB RF Yönlendirici Çiftleyici, Hibrit RF Yönlendirici Çiftleyici, Özel geniş bant yönlü birleştirme


Çalışma Frekansı (MHz):	550-6000	Bağlantı:	4.3-10 Kadın
VSWR'ye Karşı:	≤1,35	PIM:	-150/-155/-161/-165
Taşıma Gücü (Watt, max):	500	Koruma derecesi:	IP65

Çalışma Frekansı (MHz):	550-6000
Bağlantı:	4.3-10 Kadın
VSWR'ye Karşı:	≤1,35
PIM:	-150/-155/-161/-165
Taşıma Gücü (Watt, max):	500
Koruma derecesi:	IP65

Açıklama

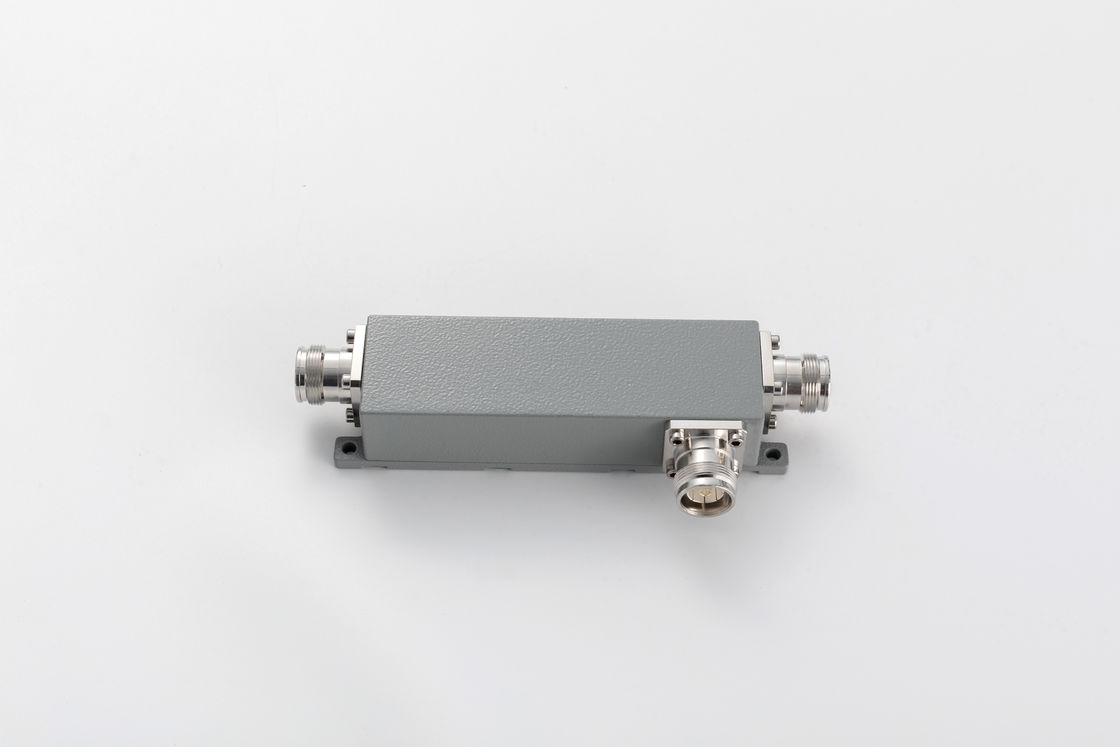

550-6000MHz 4.3-10 Kadın Yönlendirme Çiftleyici

550-6000MHz 4.3-10 Kadın Yönlendirme Çiftleyici

Yüksek yönlendirme
İyi PIM -165@43dBm*2'ye kadar
İyi bir geri dönüş kaybı

VN-DC-05560-OPx-xxx.pdf

Bölüm Numarası

VN-DC-05560-OPx

Çalışma Frekansı (MHz)

550-6000

İmpedans (Ohm)

VSWR

≤1.35

Bağlantı (dB)

5 ± 1.4

6 ± 1.4

7 ± 1.4

8 ± 1.4

10 ± 1.6

15±1.6

20 ± 1.8

Ekleme kaybı (dB)

≤2.5

≤1.8

≤1.5

≤1.2

≤1.1

≤0.4

≤2.2

İzolasyon (dB)

≥21

≥22

≥23

≥ 24

≥26

≥31

≥35

IM3 (dBc @ 2×43dBm)

-150/-155/-161/-165

Uygulama

İçeride/dışarıda

Koruma Derecesi

IP65

Çalışma sıcaklığı (°C)

-40 ~ + 80

Arayüz

4.3-10 Kadın

Yürütme gücü (Watt, maksimum)

500

En yüksek güç (Watt, maksimum)

1500

Boyut (mm) ((L × W × H, konektör hariç)

127X40X31

Net Ağırlık(g)

550 ± 5%

Paket Boyutları (mm,L×W×H)

190 × 80 × 45

Paketleme Karton Boyutu (mm,L×W×H)

430 × 400 × 105

ROHS Uyumluluğu

- Evet.

550-6000MHz 4.3-10 Kadın Yönlendirme Çiftleyici 0

Yönlendirici çiftleyici, çoğunlukla radyo teknolojisi alanında kullanılan pasif bir cihazdır.Bir iletim hattındaki belirlenmiş miktarda elektromanyetik gücü, sinyali başka bir radyo sisteminde veya bir sonraki radyo ekipmanında kullanılmasını sağlayan bir portu eşleştirirler.Yönlendirme çiftleyicilerinin temel bir özelliği, sadece tek yönde akan gücü çiftlemeleridir. Çıkış portuna giren güç, izole edilmiş portuyla ancak eşleştirilmiş portuyla birleştirilmez.İki port arasında güç eşit olarak bölmek için tasarlanmış bir yönlü çiftleyici, hibrit bir çiftleyici olarak adlandırılırÖrneğin, 3dB hibrit çiftleyici.

Vinncom yönlü birleştiricileri, mikro çizgi, hava-dilektrik, ince film, dalga kılavuzu vb. gibi farklı tasarımlara dayanmaktadır.

Yönlendirme çiftleyicilerinin birçok uygulaması vardır. Bunlar arasında ölçüm veya izleme, geri bildirim, antenlere giden ve giden beslemeleri birleştirme,Kablo TV gibi kablo ve/veya dağıtılmış anten sistemleri için sinyal çubuğu sağlamaMobil sinyalin kapsamı ve telekom sistemlerinde gönderilen ve alınan sinyallerin ayrılması.
