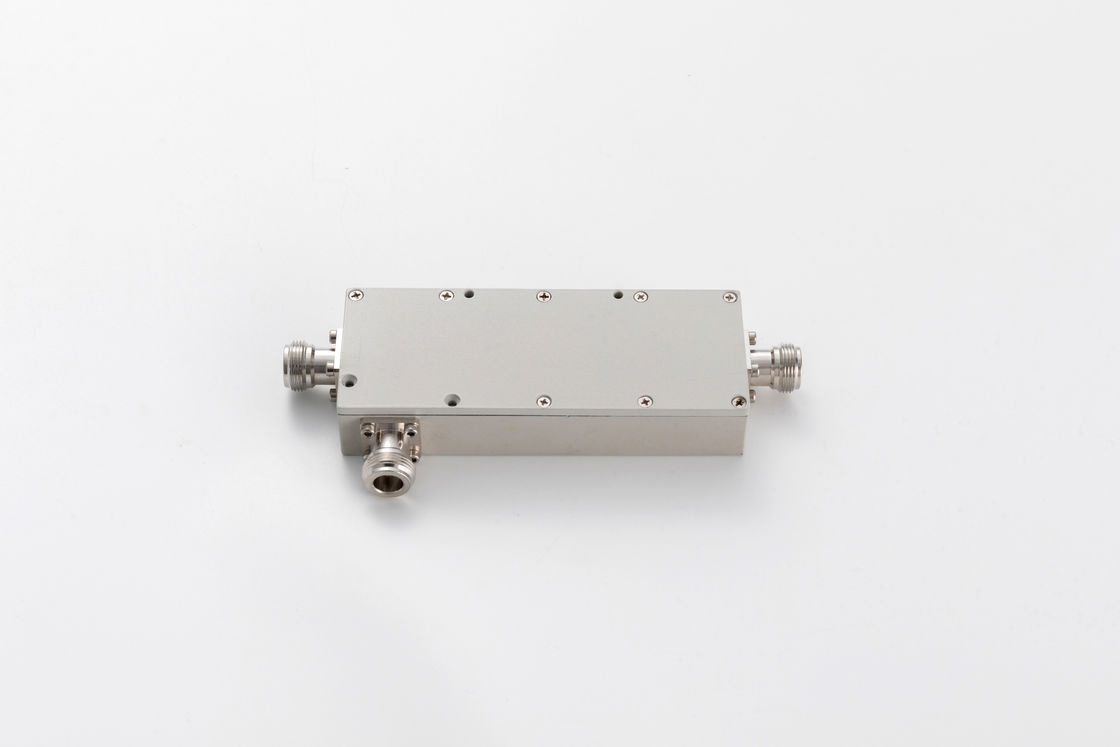

698-2700MHz N Kadın Yönlendirme Çiftleyici

MOQ:	5 adet
fiyat:	negotiable
payment method:	L/C, D/A, D/P, T/T

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri

Marka adı

Vinncom

Sertifika

RoHS/ISO9000

Model numarası

VN-DC-0727-ON

Çalışma Frekansı (MHz):

698-2700

Empedans (Ohm):

VSWR'ye Karşı:

≤1,25

IM3 (dBc @ 2×43dBm):

-150 / -155 / -161/-165

Uygulama:

İç ve Dış Mekan

Koruma derecesi:

Vurgulamak:

IP65 RF Yönlendirici Çiftleme

VSWR RF Yönlendirici Çiftleme

VSWR rf bağlantısı

Ürün Açıklaması

698-2700MHz N Kadın Yönlendirme Çiftleyici

Yüksek yönlendirme
İyi PIM -165@43dBm*2'ye kadar
İyi bir geri dönüş kaybı

VN-DC-0727-ON-xxx.pdf

Bölüm Numarası	VN-DC-0727-ON
Çalışma Frekansı (MHz)	698-2700
İmpedans (Ohm)	50
VSWR	≤1.25
Bağlantı (dB)	± 0.8	± 0.8	± 0.8	± 0.8	± 1.0	± 1.0	± 1.2	± 1.5
Ekleme kaybı (dB)	≤2.05	≤1.6	≤1.4	≤0.8	≤0.7	≤0.3	≤0.3	≤0.2
İzolasyon (dB)	≥25	≥26	≥27	≥ 30	≥35	≥ 40	≥45	≥ 55
IM3 (dBc @ 2×43dBm)	-150 / -155 / -161/-165
Uygulama	İçeride ve dışarıda
Koruma Derecesi	IP65
Çalışma sıcaklığı (°C)	-40 ~ + 80
Arayüz	N Kadın
Yürütme gücü (Watt, maksimum)	300
En yüksek güç (Watt, maksimum)	1200
Boyut (mm) ((L × W × H, konektör hariç)	122 × 48 × 22
Net Ağırlık(g)	330 ± 20
Paket Boyutları (mm,L×W×H)	180 × 75 × 30
Paketleme Karton Boyutu (mm,L×W×H)	400 × 380 × 170
ROHS Uyumluluğu	- Evet.

Yönlendirici çiftleyici, çoğunlukla radyo teknolojisi alanında kullanılan pasif bir cihazdır.Bir iletim hattındaki belirlenmiş miktarda elektromanyetik gücü, sinyali başka bir radyo sisteminde veya bir sonraki radyo ekipmanında kullanılmasını sağlayan bir portu eşleştirirler.Yönlendirme çiftleyicilerinin temel bir özelliği, sadece tek yönde akan gücü çiftlemeleridir. Çıkış portuna giren güç, izole edilmiş portuyla ancak eşleştirilmiş portuyla birleştirilmez.İki port arasında güç eşit olarak bölmek için tasarlanmış bir yönlü çiftleyici, hibrit bir çiftleyici olarak adlandırılırÖrneğin, 3dB hibrit çiftleyici.

Vinncom yönlü birleştiricileri, mikro çizgi, hava-dilektrik, ince film, dalga kılavuzu vb. gibi farklı tasarımlara dayanmaktadır.

Yönlendirme çiftleyicilerinin birçok uygulaması vardır. Bunlar arasında ölçüm veya izleme, geri bildirim, antenlere giden ve giden beslemeleri birleştirme,Kablo TV gibi kablo ve/veya dağıtılmış anten sistemleri için sinyal çubuğu sağlamaMobil sinyalin kapsamı ve telekom sistemlerinde gönderilen ve alınan sinyallerin ayrılması.
