550-6000MHz 4.3-10 Kadın Yönlendirme Çiftleyici

Name: 550-6000MHz 4.3-10 Kadın Yönlendirme Çiftleyici
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-0560-OPx-XXX
Price: 360.00 USD
Availability: InStock

Ürün Detayları

Menşe yeri: Çin

Marka adı: Vinncom

Sertifika: RoHS/ISO9000

Model numarası: VN-DC-0560-OPx-XXX

Ödeme ve Gönderim Koşulları

Min sipariş miktarı: 5 adet

Fiyat: negotiable

Ödeme koşulları: L/C, D/A, D/P, T/T

En İyi Fiyatı Alın

Şimdi İletişime Geçin

Özellikler

Açıklama

Özellikler

Vurgulamak:
                                                                                                                                                                                                                                                                                                                                                  DAS RF Yönlendirici Çiftleme, 3dB RF Yönlendirici Çiftleyici, DAS 3db yönlü çiftleyici


Çalışma Frekansı (MHz):	550-6000	Empedans (Ohm):	50
VSWR'ye Karşı:	≤1,35	IM3 (dBc @ 2×43dBm):	-150/-155/-161/-165
Koruma derecesi:	IP65

Çalışma Frekansı (MHz):	550-6000
Empedans (Ohm):	50
VSWR'ye Karşı:	≤1,35
IM3 (dBc @ 2×43dBm):	-150/-155/-161/-165
Koruma derecesi:	IP65

Açıklama

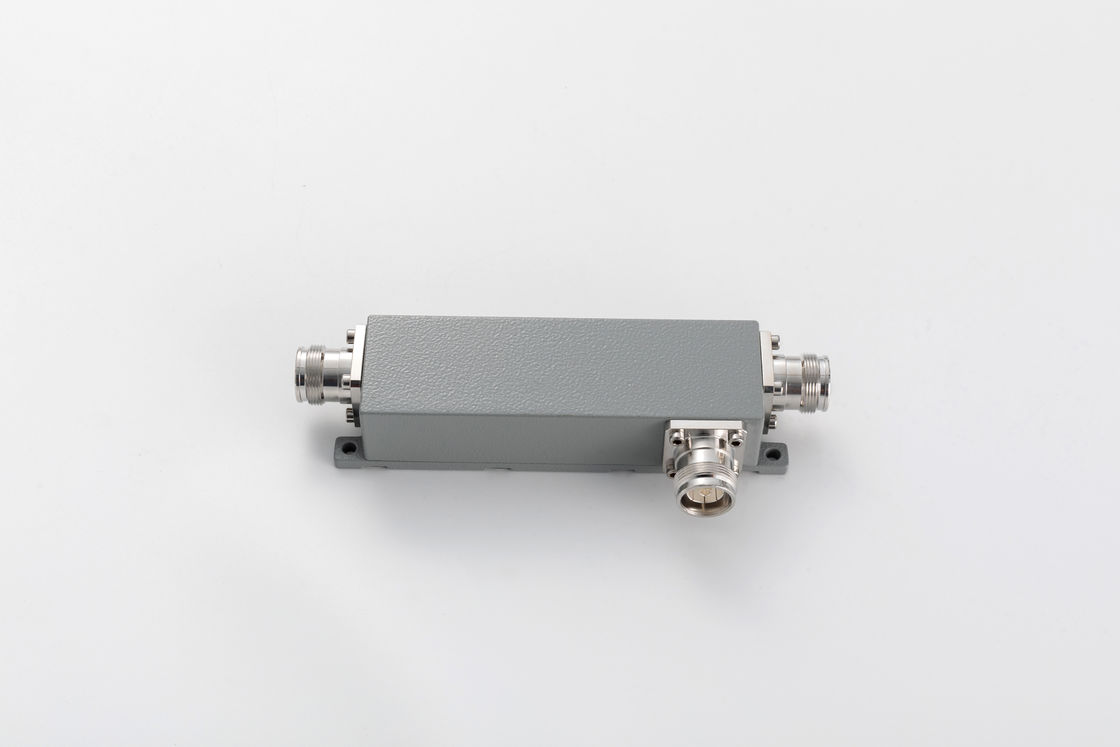

550-6000MHz 4.3-10 Kadın Yönlendirme Çiftleyici

550-6000MHz 4.3-10 Kadın Yönlendirme Çiftleyici

Yüksek yalıtım
Geniş bant
İyi düzlük

VN-DC-05560-OPx-xxx.pdf

Bölüm Numarası	VN-DC-05560-OPx
Çalışma Frekansı (MHz)	550-6000
İmpedans (Ohm)	50
VSWR	≤1.35
Bağlantı (dB)	5 ± 1.4	6 ± 1.4	7 ± 1.4	8 ± 1.4	10 ± 1.6	15 ± 1.6	20 ± 1.6
Ekleme kaybı (dB)	≤2.5	≤1.8	≤1.5	≤1.2	≤1.1	≤0.4	≤0.22
İzolasyon (dB)	≥21	≥22	≥23	≥ 24	≥26	≥31	≥35
IM3 (dBc @ 2×43dBm)	-150/-155/-161/-165
Uygulama	İçeride/dışarıda
Koruma Derecesi	IP65
Çalışma sıcaklığı (°C)	-40 ~ + 80
Arayüz	4.3-10 Kadın
Yürütme gücü (Watt, maksimum)	500
En yüksek güç (Watt, maksimum)	1500
Boyut (mm) ((L × W × H, konektör hariç)	127X40X31
Net Ağırlık(g)	550 ± 5%
Paket Boyutları (mm,L×W×H)	190 × 80 × 45
Paketleme Karton Boyutu (mm,L×W×H)	430 × 400 × 105

Yönlendirici çiftleyici, çoğunlukla radyo teknolojisi alanında kullanılan pasif bir cihazdır.Bir iletim hattındaki belirlenmiş miktarda elektromanyetik gücü, sinyali başka bir radyo sisteminde veya bir sonraki radyo ekipmanında kullanılmasını sağlayan bir portu eşleştirirler.Yönlendirme çiftleyicilerinin temel bir özelliği, sadece tek yönde akan gücü çiftlemeleridir. Çıkış portuna giren güç, izole edilmiş portuyla ancak eşleştirilmiş portuyla birleştirilmez.İki port arasında güç eşit olarak bölmek için tasarlanmış bir yönlü çiftleyici, hibrit bir çiftleyici olarak adlandırılırÖrneğin, 3dB hibrit çiftleyici.

Vinncom yönlü çiftleştiricileri farklı tasarımlara dayanıyor, örneğin mikro çizgi,hava-dilektrik,ince film,dalga yönlendirmesi vb.

Yönlendirme çiftleyicilerinin birçok uygulaması vardır. Bunlar arasında ölçüm veya izleme, geri bildirim, antenlere giden ve giden beslemeleri birleştirme,Kablo TV gibi kablo ve/veya dağıtılmış anten sistemleri için sinyal çubuğu sağlama,Mobil sinyal kapsamı ve telekom sistemlerinde gönderilen ve alınan sinyalleri ayırma.
