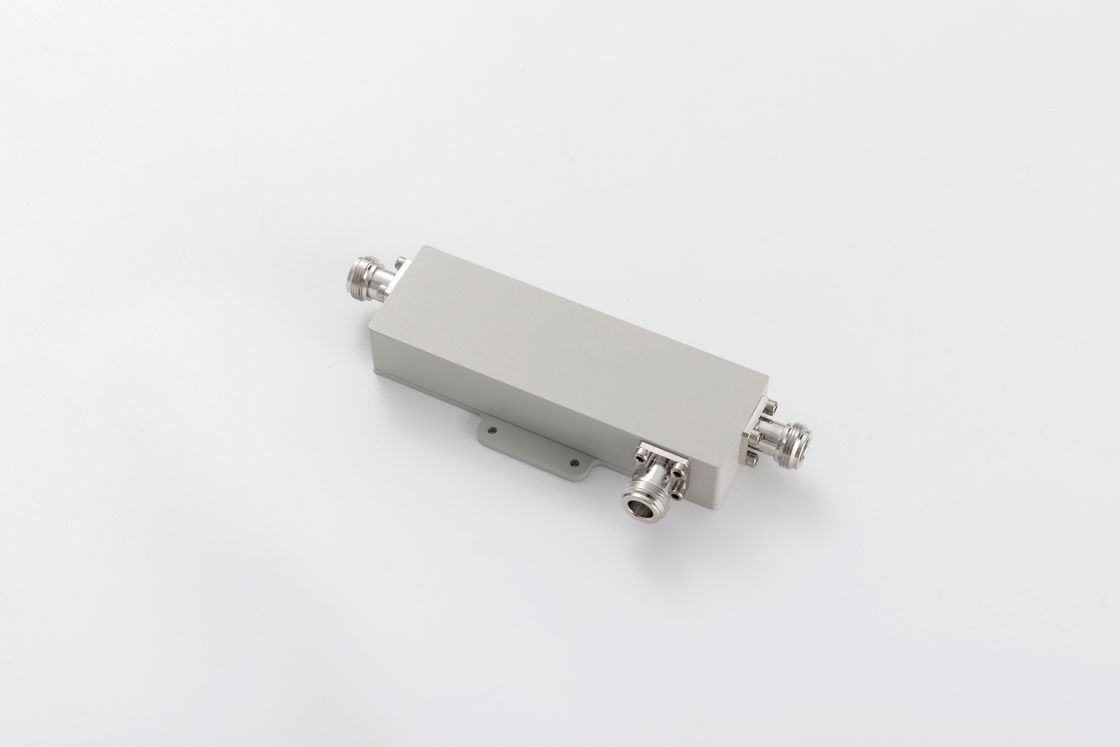

PIM Mikrodalga İçerideki Yönlendirici Çiftleme N Kadın 550MHz-2700MHz

Ürünler

Test Kablosu ve Jumper

Bize Ulaşın

sales@vinncom.com

+8617755151077

Şimdi İletişime Geçin

PIM Mikrodalga İçerideki Yönlendirici Çiftleme N Kadın 550MHz-2700MHz

MOQ:	5 adet
fiyat:	negotiable
payment method:	L/C, D/A, D/P, T/T

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri

Marka adı

Vinncom

Sertifika

RoHS/ISO9000

Model numarası

VN-DC-05527-ON

Bölüm Numarası:

VN-DC-05527-ON

Empedans (Ohm):

VSWR'ye Karşı:

≤1,25

IM3 (dBc @ 2×43dBm):

-150 / -155 / -161/-165

Uygulama:

İç ve Dış Mekan

Arabirim:

N Kadın

Vurgulamak:

550MHz İçeride Yönlendirilmiş Çiftleme

Mikrodalga İçeride Yönlendirici Birleştirme

Mikrodalgada PIM yönlü çiftleyici

Ürün Açıklaması

550-2700MHz yönlü çiftleyiciN Kadın PIM -150 / -155 / -161/-165

Yüksek yalıtım
İyi PIM -165@43dBm*2'ye kadar
İyi bir geri dönüş kaybı

Bölüm Numarası	VN-DC-05527-ON
Çalışma Frekansı (MHz)	550-2700
İmpedans (Ohm)	50
VSWR	≤1.25
Bağlantı (dB)	± 0.9	± 0.9	± 0.9	± 1.1	± 1.5	± 1.5
Ekleme kaybı (dB)	≤2.2	≤1.7	≤1.3	≤0.8	≤0.4	≤0.2
İzolasyon (dB)	≥25	≥26	≥27	≥ 30	≥35	≥ 40
IM3 (dBc @ 2×43dBm)	-150 / -155 / -161/-165
Uygulama	İçeride ve dışarıda
Koruma Derecesi	IP65
Çalışma sıcaklığı (°C)	-40 ~ + 80
Arayüz	N Kadın
Yürütme gücü (Watt, maksimum)	300
En yüksek güç (Watt, maksimum)	1200
Boyut (mm) ((L × W × H, konektör hariç)	127 × 40 × 24.5
Net Ağırlık(g)	350 ± 20
Paket Boyutları (mm,L×W×H)	180 × 75 × 30
Paketleme Karton Boyutu (mm,L×W×H)	400 × 380 × 170

Yönlendirme çiftleyicileriÇoğunlukla radyo teknolojisi alanında kullanılan pasif bir cihaz.Bir iletim hattındaki belirlenmiş miktarda elektromanyetik gücü, sinyali başka bir radyo sisteminde veya bir sonraki radyo ekipmanında kullanılmasını sağlayan bir portu eşleştirirler.Yönlendirme çiftleyicilerinin temel bir özelliği, sadece tek yönde akan gücü çiftlemeleridir. Çıkış portuna giren güç, izole edilmiş portuyla ancak eşleştirilmiş portuyla birleştirilmez.İki port arasında güç eşit olarak bölmek için tasarlanmış bir yönlü çiftleyici birHibrit bağlayıcıÖrneğin, 3dB hibrit çiftleyici.
