Özel RoHS RF Test Kabloları Gümüş Kaplama Bakır 26.5G Bağlantı Dielektrik

Ürünler

Test Kablosu ve Jumper

Bize Ulaşın

sales@vinncom.com

+8617755151077

Şimdi İletişime Geçin

Özel RoHS RF Test Kabloları Gümüş Kaplama Bakır 26.5G Bağlantı Dielektrik

MOQ:	5 adet
fiyat:	negotiable
Delivery period:	2-4hafta
payment method:	Banka havalesi, Western Union
Supply Capacity:	günde 50 adet

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri

Marka adı

Vinncom

Sertifika

RoHS/ISO9000

Model numarası

VN400

Sıklık::

DC~26.5GHz

Kesme Frekansı::

34GHz

İç direnç::

Yayılma Hızı::

Ekranlama Etkinliği::

90dB dk.

Gerilim Dayanımı::

1500V DC

Vurgulamak:

26.5G RF test kabloları

RoHS RF Test Kabloları

26.5G özel RF kabloları

Ürün Açıklaması

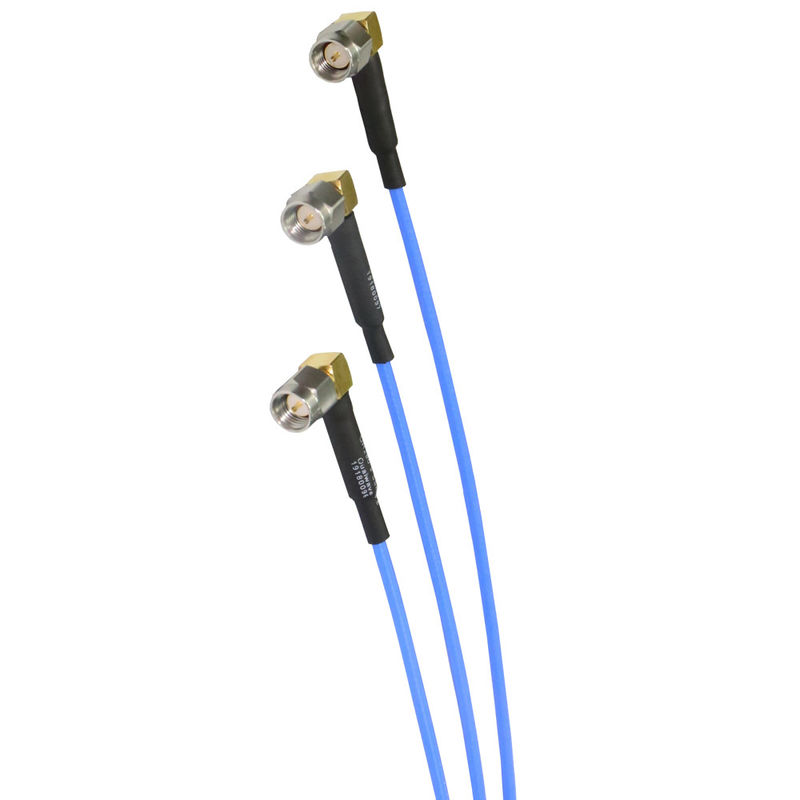

26.5G Yüksek Faz Dayanıklılığı Esnek RF Kabloları ve Montajları

Düşük PIM
Faz Dayanıklılığı
DC frekansı ~ 26.5GHz

Esnek, yarı sert kablo alternatif

Özellikleri:	Uygulamalar:
* Faz Dayanıklılığı	* Fazlı dizi radarı
* Düşük PIM	* Ekipman içindeki ve aralarındaki bağlantı

Elektrikli

Sıklık:	DC~26,5GHz
Kesim sıklığı:	34GHz
İmpedans:	50Ω
Yayılma Hızı:	% 70
Koruma Etkinliği:	90 dB min.
Voltaj direnci:	1500V DC

Özel RoHS RF Test Kabloları Gümüş Kaplama Bakır 26.5G Bağlantı Dielektrik 0

- Hayır, hayır.	Adı	Boyut (mm)	Malzeme
1	İç iletken	0.94	Gümüşlü bakır
2	Dielektrik	3.00	PTFE
3	İç kalkan	3.20	Gümüşlü bakır bant
4	Dış Kalkan	3.55	Gümüş kaplama bakır örgü
5	Ceket	4.00	FEP

Mekanik

Bend Radius (kurulum):	20.0mm
Eğilme yarıçapı (tekrar):	40.0mm
Ağırlık:	49 g/m

Frekans (GHz)	0.3	0.5	1	2.4	3	6	8	10	12.4	18	26.5
Zayıflama^*¹(dB/100m)	19.9	26.2	38.2	62.5	71.1	107.5	128.3	147.6	169.4	216.1	280.6
Ortalama Güç^*²(W)	512	423	290	177	156	103	86	75	65	51	39

Çevre

Sıcaklık:

-55~+125°C

Bağlantı isimlendirme kuralları:

3 - 3,5 mm (26.5GHz, VSWR 1.3)

P - SMP (26.5GHz, VSWR 1.3)

A - SSMA (26.5GHz, VSWR 1.3)

S - SMA (26.5GHz, VSWR 1.3)

N - N (18GHz, VSWR 1.25)

X - MMCX (6GHz, VSWR 1.3)

M - MCX (6GHz, VSWR 1.3)

B - BNC (4GHz, VSWR 1.4)

D - SMB (4GHz, VSWR 1.25)

Kadın Bağlantı - Bağlantı adının ardından F ekle

Sağ açı - Bağlantı adının ardından R ekle (VSWR artışı 0.1)
