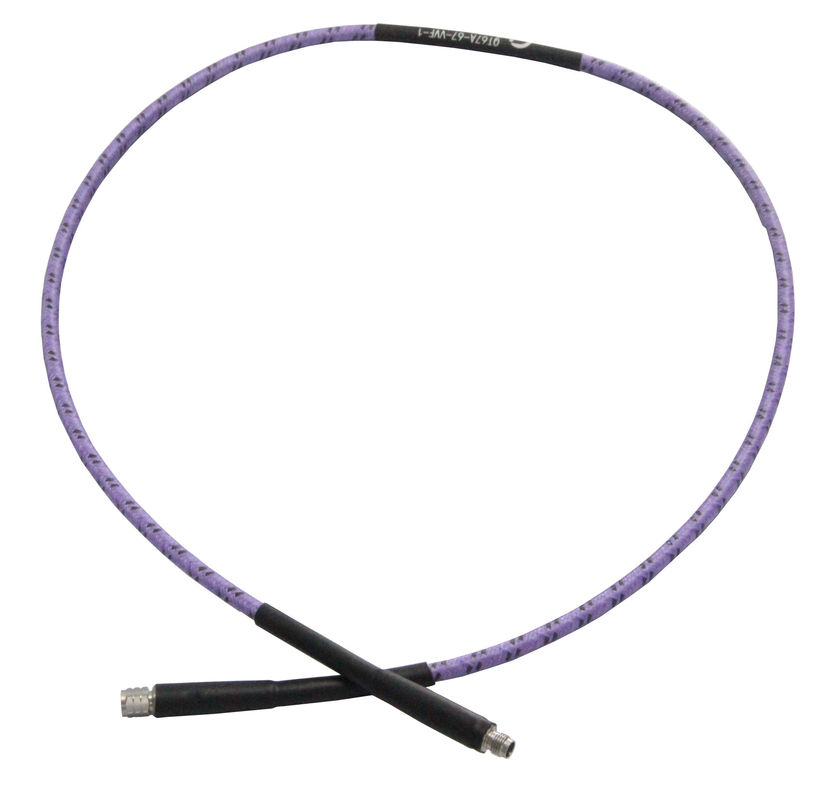

67G Yüksek Dayanıklılık Performansı Test Kabloları
Faz ve Kayıp Sabit, Uzun Fleks Hayatı
Özellikleri: | Uygulamalar: |
*Düşük Ekleme Kaybı | * Laboratuvar testi |
* Yüksek Faz Dayanıklılığı | * Aviyonik |
* Yüksek Güç | * Fazlı dizi radarı |
* Yüksek dayanıklılık | * Uydu İletişim |
Elektrikli
Sıklık: | DC~67GHz |
İmpedans: | 50Ω |
Yayılma Hızı: | % 81 |
Koruma Etkinliği: | 90 dB min. |
Voltaj direnci: | 500V DC |
Faz Dayanıklılığı*1: | ±7° |
Amplituda istikrarı*1: | ±0.05dB |
[1] 50 mm yarıçap, 360° bükme
Mekanik
Zırhsız Bend Yarıçapı (kurulum/tekrarlama): |
12 mm/24 mm min. |
Zırhlı Bend Yarıçapı (kurulum/tekrarlama): |
30 mm/60 mm min. |
Bükme ömrü: | 100,000 |
Çiftleşme Yaşam Döngüsü*2: | 5,000 |
[2] Bağlantılar için 1.85mm, 2.4mm, 2.92mm, 3.5mm, sadece SMA.
Çevre
Sıcaklık: | -55~+125°C |
Sıvılandırma ve Güç Yönetimi
Frekans (GHz) | 1 | 2 | 4 | 6 | 8 | 10 | 12 | 18 | 26.5 | 33 | 40 | 50 | 67 |
Zayıflama*3(dB/100m) | 64 | 91 | 130 | 161 | 187 | 210 | 232 | 288 | 355 | 400 | 445 | 503 | 594 |
Ortalama Güç*4(W) | 97 | 68 | 47 | 38 | 33 | 29 | 27 | 21 | 17 | 15 | 14 | 12 | 10 |
[3] VSWR:1.0; ortam: +25°C (77°F); ham kablo
[4] VSWR:1.0Çevre: +40°C; Deniz seviyesi
İnşaat
- Hayır, hayır. | Adı | Boyut (mm) | Malzeme |
1 | İç iletken | 0.50 | Gümüşlü bakır |
2 | Dielektrik | 1.38 | Düşük yoğunluklu PTFE |
3 | İç kalkan | 1.54 | Gümüşlü bakır bant |
4 | Ara katman | 1.82 | Düşük yoğunluklu PTFE |
5 | Dış Kalkan | 2.17 | Gümüş kaplama bakır örgü |
6 | Ceket | 2.40 | FEP |
7 ~ 9 | Zırh (ihtiyaç duyulmaz) | 5.50 | Kompozit |
10 | 6.00 | PTFE |
Bağlantı isimlendirme kuralları:
V - 1.85mm (67GHz, VSWR 1.5)
G - Mini-SMP (GPPO ve SSMP ile eşleştirilebilir, 65GHz, VSWR 1.8)
2 - 2,4 mm (50GHz, VSWR 1.4)
K - 2.92mm (40GHz, VSWR 1.35)
A - SSMA (40GHz, VSWR 1.35)
P - SMP (40GHz, VSWR 1.35)
3 - 3.5mm (33GHz, VSWR 1.35)
S - SMA (26.5GHz, VSWR 1.3)
Kadın Bağlantı - Bağlantı adının ardından F ekle
Sağ açı - Bağlantı adının ardından R ekle (VSWR artışı 0.1)
Nasıl sipariş verilir?
VN67W-X-Y-Z
VN:Vinncom
W: Zırh: P, zırhsız: boş
X: GHz'de frekans
Y: Bağlantı tipi
Z: Uzunluk metrede
Örnekler:
Zırhlı bir VN67 test kablosu, DC-60GHz sipariş etmek için,1.85mm erkekten 1.85mm kadına, 0.5 metre, VN67P-60-VVF-0 belirtin.5.
QT67 çiftleşme bağlantısı
VN-QCV-MG-T67-3 |
![]() |
VN-QCV-FG-T67-2 |
![]() |
QT67P çiftleşme bağlantısı
VN-QCV-MG-T67P-4 |
![]() |
VN-QCV-FG-T67P-2 |
![]() |
