Yüksek Performanslı Aviyonik RF Test Kabloları Montajları Kurşun 50G

Name: Yüksek Performanslı Aviyonik RF Test Kabloları Montajları Kurşun 50G
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN50
Price: 414.00 USD
Availability: InStock

Ürün Detayları

Menşe yeri: Çin

Marka adı: Vinncom

Sertifika: RoHS/ISO9000

Model numarası: VN50

Ödeme ve Gönderim Koşulları

Min sipariş miktarı: 5 adet

Fiyat: negotiable

Teslim süresi: 2-4hafta

Ödeme koşulları: Banka havalesi, Western Union

Yetenek temini: günde 50 adet

En İyi Fiyatı Alın

Şimdi İletişime Geçin

Özellikler

Açıklama

Özellikler

Vurgulamak:
                                                                                                                                                                                                                                                                                                                                                                                                      50G RF Test Kabloları, Aviyonik RF Test Kabloları, Aviyonik rf kurşun


Sıklık::	DC~50GHz	Yayılma Hızı::	%76
Ekranlama Etkinliği::	90dB dk.	gerilim dayanım:	500V DC
Faz Kararlılığı*:	±7°	Genlik Kararlılığı:	±0,05dB

Sıklık::	DC~50GHz
Yayılma Hızı::	%76
Ekranlama Etkinliği::	90dB dk.
gerilim dayanım:	500V DC
Faz Kararlılığı*:	±7°
Genlik Kararlılığı:	±0,05dB

Açıklama

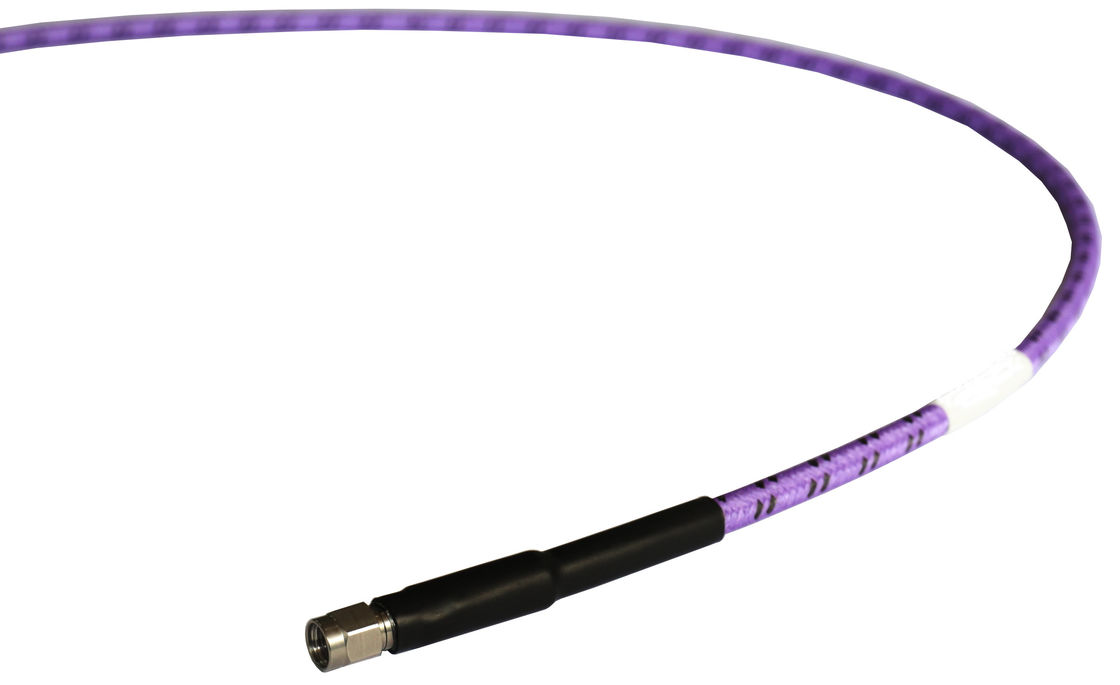

Yüksek Performanslı Aviyonik RF Test Kabloları Montajları Kurşun 50G

Faz ve Kayıp Sabit, Uzun Fleks Hayatı 50G Yüksek Performanslı Test Kablosu Montajları

Düşük Ekleme Kaybı
Yüksek Güç
Yüksek Dayanıklılık

Faz ve Kayıp Sabit, Uzun Fleks Hayatı

Özellikleri:	Uygulamalar:
* Düşük Ekleme Kaybı	* Laboratuvar testi
* Yüksek Faz Dayanıklılığı	* Aviyonik
* Yüksek Güç	* Fazlı dizi radarı
* Yüksek dayanıklılık	* Uydu İletişim

Elektrikli

Sıklık:	DC ~ 50GHz
İmpedans:	50Ω
Yayılma Hızı:	% 76
Koruma Etkinliği:	90 dB min.
Voltaj direnci:	500V DC
Faz Dayanıklılığı^*1:	±7°
Amplituda istikrarı^*1:	±0.05dB

[1] 50 mm yarıçap, 360° bükme

Mekanik

Zırhsız Bend Yarıçapı (kurulum/tekrarlama):	18 mm/36 mm min.
Zırhlı Bend Yarıçapı (kurulum/tekrarlama):	30 mm/60 mm min.
Bükme ömrü:	100,000
Çiftleşme Yaşam Döngüsü^*2:	5,000

[2] Sadece 2.4mm, 2.92mm, 3.5mm, SMA, N bağlantıları için.

Çevre

Sıcaklık:

-55~+165°C

Sıvılandırma ve Güç Yönetimi

Frekans (GHz)	1	2	3	6	8	10	12.4	18	26.5	40	50
Zayıflama^*3(dB/100m)	48.1	68.3	83.9	119.4	138.4	155.2	173.4	210.2	257.1	319.2	359.2
Ortalama Güç^*4(W)	506	356	290	204	176	157	140	116	95	76	68

[3] VSWR:1.0; ortam: +25°C (77°F); ham kablo

[4] VSWR:1.0Çevre: +40°C; Deniz seviyesi

İnşaat

Yüksek Performanslı Aviyonik RF Test Kabloları Montajları Kurşun 50G 0

- Hayır, hayır.	Adı	Boyut (mm)	Malzeme
1	İç iletken	0.72	Gümüşlü bakır
2	Dielektrik	2.1	Düşük yoğunluklu PTFE
3	İç kalkan	2.25	Gümüşlü bakır bant
4	Ara katman	2.55	Düşük yoğunluklu PTFE
5	Dış Kalkan	3.01	Gümüş kaplama bakır örgü
6	Ceket	3.60	FEP
7 ~ 9	Zırh (ihtiyaç duyulmaz)	5.50	Kompozit
10		6.00	PTFE

Bağlantı isimlendirme kuralları:

2 - 2,4 mm (50GHz, VSWR 1.4)

K - 2.92mm (40GHz, VSWR 1.25)

3 - 3.5mm (33GHz, VSWR 1.35)

S - SMA (26.5GHz, VSWR 1.25)

N - N (18GHz, VSWR 1.25)

Kadın Bağlantı - Bağlantı adının ardından F ekle

Sağ açı - Bağlantı adının ardından ∆R ∆ ekle ((VSWR artışı 0.1)

Nasıl sipariş verilir?

VN50W-X-Y-Z

VN:Vinncom

W: Zırh: P, zırhsız: boş

X: GHz'de frekans

Y: Bağlantı tipi

Z: Uzunluk metrede

T50 Çiftleşme Bağlantısı

VN-QC2-MG-T50-2 2.4mm erkek, paslanmaz çelik		VN-QC3-FG-T50-1 3.5mm dişi, paslanmaz çelik
VN-QC2-FG-T50-1 2.4mm dişi, paslanmaz çelik		VN-QCS-MG-T50-1 SMA erkek, paslanmaz çelik
VN-QCK-MG-T50-1 2.92 mm erkek, paslanmaz çelik.		VN-QCS-FG-T50-1 SMA kadın, paslanmaz çelik
VN-QCK-FG-T50-1 2.92mm kadın, paslanmaz çelik.		VN-QCN-MG-T50-4 N kadın, paslanmaz çelik
VN-QC3-MG-T50-1 3.5mm erkek, paslanmaz çelik

T50P çiftleşme bağlantısı

VN-QC2-MG-T50P-4 2.4mm erkek, paslanmaz çelik		VN-QC3-MG-T50P-1 3.5mm erkek, paslanmaz çelik
VN-QC2-FG-T50P-4 2.4mm dişi, paslanmaz çelik		VN-QC3-FG-T50P-1 3.5mm dişi, paslanmaz çelik
VN-QCK-MG-T50P-4 2.92 mm erkek, paslanmaz çelik.		VN-QCS-MG-T50P-3 SMA erkek, paslanmaz çelik
VN-QCK-FG-T50P-3 2.92mm kadın, paslanmaz çelik.		VN-QCS-FG-T50P-1 SMA kadın, paslanmaz çelik
VN-QCN-MG-T50P-3 N erkek, paslanmaz çelik
