92-98Hz WR-10 DALGA KILAVUZU İZOLATÖRÜ VN-WGISO-7580-WR12

Ürünler

Dalga rehberi cihazları

Bize Ulaşın

sales@vinncom.com

+86 177 5515 1077

Şimdi İletişime Geçin

92-98Hz WR-10 DALGA KILAVUZU İZOLATÖRÜ VN-WGISO-7580-WR12

Adedi:	5 adet
fiyat:	negotiable
Standart paketleme:	köpük + kutu
Teslim süresi:	2-4 hafta
Ödeme yöntemi:	Banka havalesi, Western Union
Tedarik Kapasitesi:	Günde 50 adet

Detay Bilgisi

Ürün Açıklaması

Detay Bilgisi

Menşe yeri

Marka adı

Vinncom

Sertifika

RoHS/ISO9000

Model numarası

VN-WGISO-9298-WR10

Çalışma Frekansı (GHz):

92-98

Çalışma Sıcaklığı(°C):

-45 ~ + 80

Ekleme Kaybı (dB Maks):

İzolasyon(dB Min):

Dönüş Kaybı(dB):

Ürün Açıklaması

92-98GHz WR-10 DALGA KILAVUZU İZOLATÖRÜ

Karşılıklı olmayan çalışma (tek yönlü iletim)
Pahalı kaynakların korunması (manyetronlar, amplifikatörler, osilatörler)
92 GHz ila 98 GHz+ arası mevcuttur

Bir Çalışma PrensibiDALGA KILAVUZU İZOLATÖRÜ

ADALGA KILAVUZU İZOLATÖRÜiki bağlantı noktalı, karşılıklı olmayan bir ferrit cihazıdır.
ADALGA KILAVUZU İZOLATÖRÜMikrodalga enerjisinin ileri yönde çok düşük kayıpla geçmesine olanak sağlar.
Ters yönde birDALGA KILAVUZU İZOLATÖRÜçok yüksek zayıflama (izolasyon) sağlar.
ADALGA KILAVUZU İZOLATÖRÜesasen birDALGA KILAVUZU SİRKÜLATÖRÜbir bağlantı noktası dahili olarak kalıcı olarak sonlandırıldıDALGA KILAVUZU YÜKÜ.

Tıbbi mikrodalga ekipmanları–
ADALGA KILAVUZU İZOLATÖRÜjeneratörü diyatermi veya ablasyon sistemlerinde yansıyan güçten korur.
Endüstriyel mikrodalga ısıtma–
ADALGA KILAVUZU İZOLATÖRÜIsıtma sırasında yük empedansı değişikliklerinden kaynaklanan magnetron hasarını önler.
Test laboratuvarları ve Ar-Ge–
ADALGA KILAVUZU İZOLATÖRÜTek yönlü güç akışını sağlamak için herhangi bir dalga kılavuzu test tezgahında standart bir bileşendir.

Her çalışma senaryosunda,DALGA KILAVUZU İZOLATÖRÜMikrodalga enerjisi için koruyucu tek yönlü valf görevi görür.

VN-WGCIR-9298-WR10.pdf

Parça Numarası	VN-WGISO-9298-WR10
Çalışma Frekansı (GHz)	92-98
Ekleme Kaybı(dB)	≤1,0(0,7Tip)
İzolasyon(dB)	≥17
Dönüş Kaybı(dB)	≥16
Çalışma Sıcaklığı (°C)	-45 ~ + 80
Arayüz	UG-387/U Kurma Karşıtı özellikli WR10

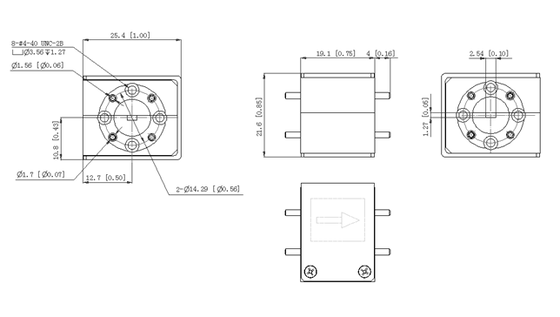

Boyut(mm)	Aşağıdaki gibi
Taşıma Gücü	3W/1W
ROHS Uyumluluğu	Evet

92-98Hz WR-10 DALGA KILAVUZU İZOLATÖRÜ VN-WGISO-7580-WR12
