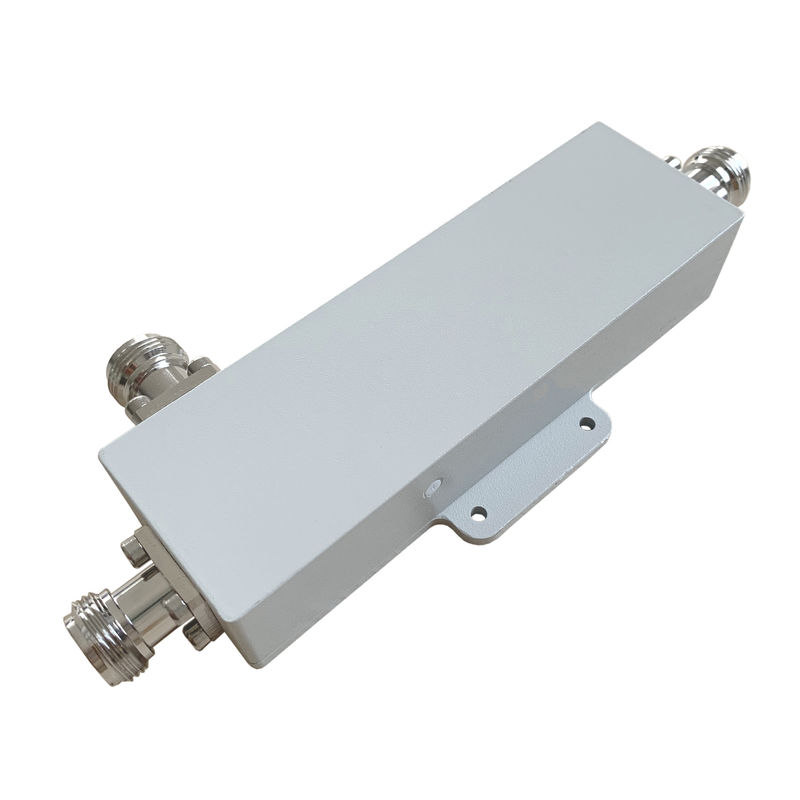

550-2700MHz N Kadın Yönlendirici Çiftleyici

550-2700MHz N Kadın Yönlendirici Çiftleyici

MOQ: 5 adet
fiyat: negotiable
payment method: L/C, D/A, D/P, T/T
Supply Capacity: GÜNDE 1000 ADET
Ayrıntılı Bilgiler
Menşe yeri
Çin
Marka adı
Vinncom
Sertifika
ROHS ISO9000
Model numarası
VN-DC-05527-ONx
OEM:
TAMAM
ODM:
TAMAM
Özel:
TAMAM
Tasarım:
Hava dielektrik şerit hattı
Renk:
İsteğe bağlı
Sıklık:
550-2700MHz
Vurgulamak:

Düşük Pim koaksiyel yönlü çiftleyici

,

N Kadın koaksiyel yönlü çiftleyici

,

15 dB yönlü çiftleyici

Ürün Açıklaması

550-2700MHz N Kadın Yönlendirme Çiftleyici



  • DAS IBS başvurusu için
  • -165dbc @ 43dBM*2'ye kadar
  • Döşeme ya da braketle



VN-DC-0527-ONx-xxx.doc.pdf

Bölüm Numarası VN-DC-05527-ONx
Çalışma Frekansı (MHz) 550-2700
İmpedans (Ohm) 50
VSWR ≤1.25
Bağlantı (dB) 5 ± 0.9 6 ± 0.9 7 ± 0.9 10 ± 1.1 15 ± 1.5 20 ± 1.5
Ekleme kaybı (dB) ≤2.2 ≤1.7 ≤1.3 ≤0.8 ≤0.4 ≤0.2
İzolasyon (dB) ≥25 ≥26 ≥27 ≥ 30 ≥35 ≥ 40
IM3 (dBc @ 2×43dBm) -153 / -163
Uygulama İçeride/dışarıda
Koruma Derecesi IP65
Çalışma sıcaklığı (°C) -40 ~ + 80
Arayüz N Kadın
Yürütme gücü (Watt, maksimum) 300
En yüksek güç (Watt, maksimum) 1200
Boyut (mm) 127 × 40 × 24.5 (konektör hariç)
Net Ağırlık(g) 350± 20
Paketin Boyutları (mm) 180 × 75 × 30
Paketleme Karton Boyutu (mm) 400 × 380 × 170
ROHS Uyumluluğu - Evet.



550-2700MHz N Kadın Yönlendirici Çiftleyici 0



Yönlendirici çiftleyici, çoğunlukla radyo teknolojisi alanında kullanılan pasif bir cihazdır.Bir iletim hattındaki belirlenmiş miktarda elektromanyetik gücü, sinyali başka bir radyo sisteminde veya bir sonraki radyo ekipmanında kullanılmasını sağlayan bir portu eşleştirirler.Yönlendirme çiftleyicilerinin temel bir özelliği, sadece tek yönde akan gücü çiftlemeleridir. Çıkış portuna giren güç, izole edilmiş portuyla ancak eşleştirilmiş portuyla birleştirilmez.İki port arasında güç eşit olarak bölmek için tasarlanmış bir yönlü çiftleyici, hibrit bir çiftleyici olarak adlandırılırÖrneğin, 3dB hibrit çiftleyici.

Vinncom yönlü çiftleştiricileri farklı tasarımlara dayanıyor, örneğin mikro çizgi,hava-dilektrik,ince film,dalga yönlendirmesi vb.

Yönlendirme çiftleyicilerinin birçok uygulaması vardır. Bunlar arasında ölçüm veya izleme, geri bildirim, antenlere giden ve giden beslemeleri birleştirme,Kablo TV gibi kablo ve/veya dağıtılmış anten sistemleri için sinyal çubuğu sağlama,Mobil sinyal kapsamı ve telekom sistemlerinde gönderilen ve alınan sinyalleri ayırma.
