Ürün Detayları
Menşe yeri: Çin
Marka adı: Vinncom
Sertifika: ROHS ISO9000
Model numarası: VN-DC-0640-OPx
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 5 adet
Fiyat: negotiable
Ödeme koşulları: L/C, D/A, D/P, T/T
Yetenek temini: GÜNDE 1000 ADET
OEM: |
TAMAM |
ODM: |
TAMAM |
Özel: |
TAMAM |
Tasarım: |
Hava dielektrik şerit hattı |
Renk: |
İsteğe bağlı |
Sıklık: |
600-4000MHz |
OEM: |
TAMAM |
ODM: |
TAMAM |
Özel: |
TAMAM |
Tasarım: |
Hava dielektrik şerit hattı |
Renk: |
İsteğe bağlı |
Sıklık: |
600-4000MHz |

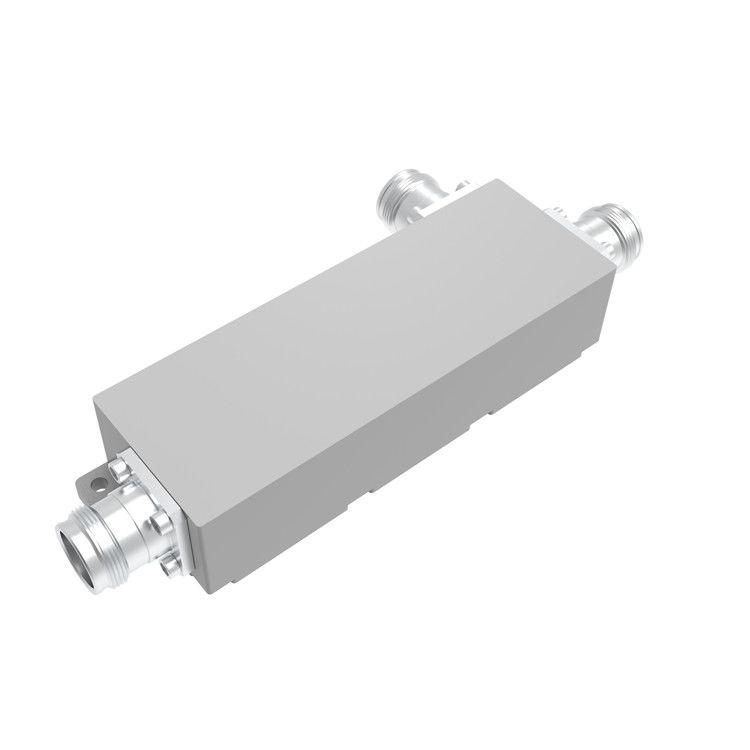

600-4000MHZ 4.3-10 Kadın 5dB 6dB 7dB 8dB 10dB 12dB 15dB 20dB RF Hava Dielektrik DAS IBS Yönlendirici Çiftleyici
Bölüm Numarası | VN-DC-0640-OPx | |||||||
Çalışma Frekansı (MHz) | 600-4000 | |||||||
İmpedans (Ohm) | 50 | |||||||
VSWR | ≤1.25 | |||||||
Bağlantı (dB) | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 |
Tolerans (dB) | ± 0.9 | ± 0.9 | ± 0.9 | ± 0.9 | ± 1.2 | ± 1.5 | ± 1.5 | ± 1.5 |
Ekleme kaybı (dB) | ≤2.1 | ≤1.7 | ≤1.5 | ≤1.2 | ≤0.8 | ≤0.7 | ≤0.5 | ≤0.4 |
İzolasyon (dB) | ≥22 | ≥23 | ≥ 24 | ≥25 | ≥27 | ≥29 | ≥32 | ≥ 37 |
IM3 (dBc @ 2×43dBm) | -153 / -163 | |||||||
Uygulama | İçeride/dışarıda | |||||||
Koruma Derecesi | IP65 | |||||||
Çalışma sıcaklığı (°C) | -40 ~ + 80 | |||||||
Arayüz | 4.3-10 Kadın | |||||||
Yürütme gücü (Watt, maksimum) | 500 | |||||||
En yüksek güç (Watt, maksimum) | 1500 | |||||||
Boyut (mm) ((L × W × H, konektör hariç) |
134 × 47 × 31 |
|||||||
Net Ağırlık (g) |
600 ± 5% |
|||||||
Paket Boyutları (mm,L×W×H) |
185 × 80 × 45 |
|||||||
Paketleme Karton Boyutu (mm,L×W×H) |
430 × 385 × 105 |
|||||||
ROHS Uyumluluğu | - Evet. |
Yönlendirici çiftleyici, çoğunlukla radyo teknolojisi alanında kullanılan pasif bir cihazdır.Bir iletim hattındaki belirlenmiş miktarda elektromanyetik gücü, sinyali başka bir radyo sisteminde veya bir sonraki radyo ekipmanında kullanılmasını sağlayan bir portu eşleştirirler.Yönlendirme çiftleyicilerinin temel bir özelliği, sadece tek yönde akan gücü çiftlemeleridir. Çıkış portuna giren güç, izole edilmiş portuyla ancak eşleştirilmiş portuyla birleştirilmez.İki port arasında güç eşit olarak bölmek için tasarlanmış bir yönlü çiftleyici, hibrit bir çiftleyici olarak adlandırılırÖrneğin, 3dB hibrit çiftleyici.
Vinncom yönlü çiftleştiricileri farklı tasarımlara dayanıyor, örneğin mikro çizgi,hava-dilektrik,ince film,dalga yönlendirmesi vb.
Yönlendirme çiftleyicilerinin birçok uygulaması vardır. Bunlar arasında ölçüm veya izleme, geri bildirim, antenlere giden ve giden beslemeleri birleştirme,Kablo TV gibi kablo ve/veya dağıtılmış anten sistemleri için sinyal çubuğu sağlama,Mobil sinyal kapsamı ve telekom sistemlerinde gönderilen ve alınan sinyalleri ayırma.
