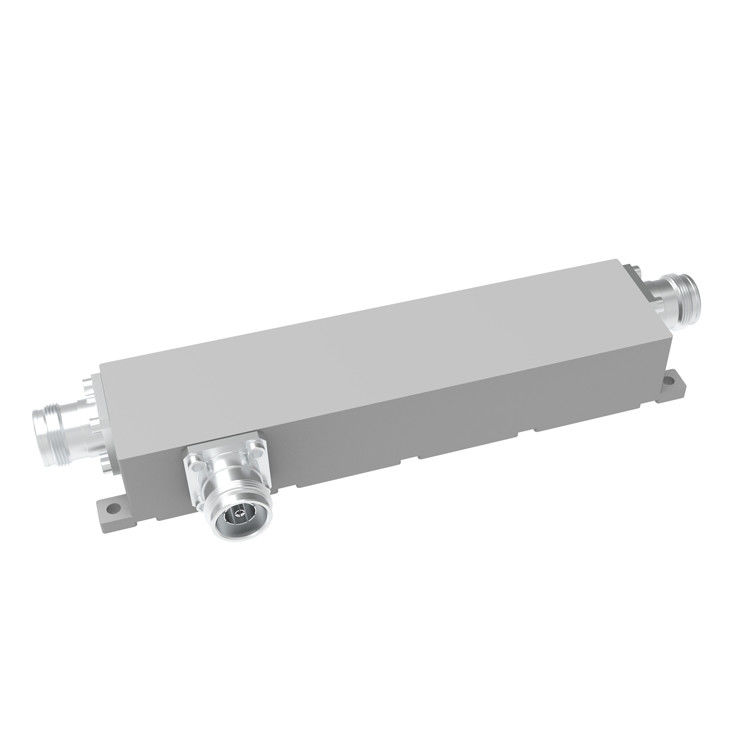

550-3800MHZ 12dB 500w Hava Dielektrik RF Yönlendirici Çiftleyici
  • name
  • name
  • name
  • name

550-3800MHZ 12dB 500w Hava Dielektrik RF Yönlendirici Çiftleyici

MOQ: 5 adet
fiyat: negotiable
payment method: L/C, D/A, D/P, T/T
Supply Capacity: GÜNDE 1000 ADET
Ayrıntılı Bilgiler
Ürün Açıklaması
Ayrıntılı Bilgiler
Menşe yeri
Çin
Marka adı
Vinncom
Sertifika
ROHS ISO9000
Model numarası
VN-DC-05538-OPx
OEM:
TAMAM
ODM:
TAMAM
Özel:
TAMAM
Tasarım:
Hava dielektrik şerit hattı
Renk:
İsteğe bağlı
Sıklık:
550-3800MHz
Vurgulamak:

550-3800MHZ RF Yönlendirici Çiftleyici

,

12dB RF Yönlendirici Çiftleme

,

Hava Dielektrik HF yönlü çiftleyici

Ürün Açıklaması

 550-3800MHZ 4.3-10 Kadın 5dB 6dB 7dB 8dB 15dB 20dB RF Hava Dielektrik DAS IBS Yönlendirici Çiftleyici



  • -163@43dBm*2'ye kadar iyi PIM
  • İyi bir geri dönüş kaybı
  • Tüm limanlarda iyi VSWR



Bölüm Numarası VN-DC-05538-OPx
Çalışma Frekansı (MHz) 550-3800
İmpedans (Ohm) 50
VSWR ≤1.25
Bağlantı (dB)   6 7 8   15 20 30
Tolerans (dB)   ± 1.2 ± 1.2 ± 1.2   ± 1.5 ± 1.7

± 1.8
Ekleme kaybı (dB)   ≤1.8 ≤1.5 ≤1.1   ≤0.4 ≤0.2

≤0.17
İzolasyon (dB)   ≥ 24 ≥25 ≥26   ≥33 ≥38

≥ 48
IM3 (dBc @ 2×43dBm) -153 / -163
Uygulama İçeride/dışarıda
Koruma Derecesi IP65
Çalışma sıcaklığı (°C) -40 ~ + 80
Arayüz 4.3-10 Kadın
Yürütme gücü (Watt, maksimum) 500
En yüksek güç (Watt, maksimum) 1500
Boyut (mm) ((L × W × H, konektör hariç)

182.5 × 44 × 31
Net Ağırlık (g)

775 ± 5%
Paket Boyutları (mm,L×W×H)

240 × 80 × 35
Paketleme Karton Boyutu (mm,L×W×H)

500 × 420 × 160
ROHS Uyumluluğu - Evet.







550-3800MHZ 12dB 500w Hava Dielektrik RF Yönlendirici Çiftleyici 0550-3800MHZ 12dB 500w Hava Dielektrik RF Yönlendirici Çiftleyici 1





Yönlendirici çiftleyici, çoğunlukla radyo teknolojisi alanında kullanılan pasif bir cihazdır.Bir iletim hattındaki belirlenmiş miktarda elektromanyetik gücü, sinyali başka bir radyo sisteminde veya bir sonraki radyo ekipmanında kullanılmasını sağlayan bir portu eşleştirirler.Yönlendirme çiftleyicilerinin temel bir özelliği, sadece tek yönde akan gücü çiftlemeleridir. Çıkış portuna giren güç, izole edilmiş portuyla ancak eşleştirilmiş portuyla birleştirilmez.İki port arasında güç eşit olarak bölmek için tasarlanmış bir yönlü çiftleyici, hibrit bir çiftleyici olarak adlandırılırÖrneğin, 3dB hibrit çiftleyici.

Vinncom yönlü çiftleştiricileri farklı tasarımlara dayanıyor, örneğin mikro çizgi,hava-dilektrik,ince film,dalga yönlendirmesi vb.

Yönlendirme çiftleyicilerinin birçok uygulaması vardır. Bunlar arasında ölçüm veya izleme, geri bildirim, antenlere giden ve giden beslemeleri birleştirme,Kablo TV gibi kablo ve/veya dağıtılmış anten sistemleri için sinyal çubuğu sağlama,Mobil sinyal kapsamı ve telekom sistemlerinde gönderilen ve alınan sinyalleri ayırma.







Tags:

Yönlendirici çiftleyici,

Koaksiyel yönlü çiftleyici,

Transformör yönlü çiftleyici
