550-6000MHz N Kadın Yönlendirme Çiftleyici

Ürün Detayları

Menşe yeri: Çin

Marka adı: Vinncom

Sertifika: ROHS ISO9000

Model numarası: VN-DC-05560-ONx

Ödeme ve Gönderim Koşulları

Min sipariş miktarı: 5 adet

Fiyat: negotiable

Ödeme koşulları: L/C, D/A, D/P, T/T

Yetenek temini: GÜNDE 1000 ADET

En İyi Fiyatı Alın
Şimdi İletişime Geçin
Özellikler
Vurgulamak:

5dB RF Yönlendirici Çiftleyici

,

Düşük PIM RF Yönlendirici Çiftleyici

,

Mikrodalga içinde 5dB yönlü çiftleyici

OEM:
TAMAM
ODM:
TAMAM
Özel:
TAMAM
Tasarım:
Hava dielektrik şerit hattı
Renk:
İsteğe bağlı
Sıklık:
550-6000MHz
Koruma:
IP65
Uygulama:
İç ve dış mekan
Kaplin Derecesi:
Özel
OEM:
TAMAM
ODM:
TAMAM
Özel:
TAMAM
Tasarım:
Hava dielektrik şerit hattı
Renk:
İsteğe bağlı
Sıklık:
550-6000MHz
Koruma:
IP65
Uygulama:
İç ve dış mekan
Kaplin Derecesi:
Özel
Açıklama
550-6000MHz N Kadın Yönlendirme Çiftleyici

550-6000MHz N Kadın Yönlendirme Çiftleyici



  • DAS IBS başvurusu için
  • Bağlantı derecesi: Özelleştirilebilir
  • Düşük PIM: -165dbc @ 43dBM*2



 VN-DC-05560-ONx-xxx.pdf

Bölüm Numarası VN-DC-05560-ONx
Çalışma Frekansı (MHz) 550-6000
İmpedans (Ohm) 50
VSWR ≤1.35
Bağlantı (dB) 5 ± 1.4 6 ± 1.4 7 ± 1.4 8 ± 1.4 10 ± 1.6 15 ± 1.6 20 ± 1.6
Ekleme kaybı (dB) ≤2.50 ≤1.80 ≤1.5 ≤1.1 ≤1.1 ≤0.4 ≤0.22
İzolasyon (dB) ≥21 ≥22 ≥23 ≥ 24 ≥26 ≥31 ≥35
IM3 (dBc @ 2×43dBm) - 150 dolar.
Uygulama İçeride ve dışarıda
Koruma Derecesi IP65
Çalışma sıcaklığı (°C) -40 ~ + 80
Arayüz N Kadın
Yürütme gücü (Watt, maksimum) 300
En yüksek güç (Watt, maksimum) 1200
Boyut (mm)

127 x 40 x 31

(konektörler hariç)

Net Ağırlık (g)

450 ± 5%

Paket Boyutları (mm) 180 × 75 × 30
Paketleme Karton Boyutu ((mm) 400 × 380 × 170
ROHS Uyumluluğu - Evet.

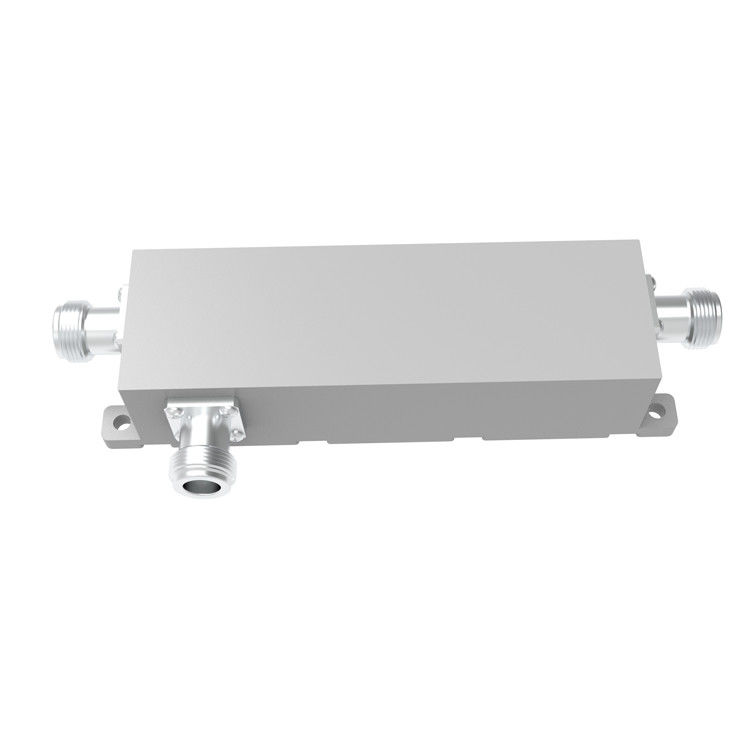

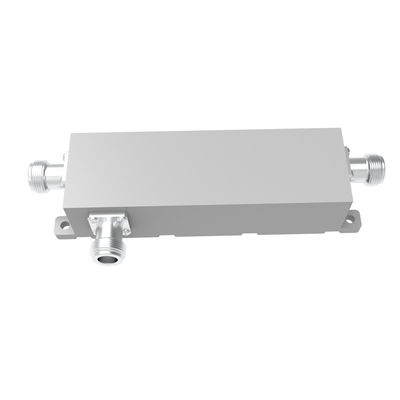

550-6000MHz N Kadın Yönlendirme Çiftleyici 0550-6000MHz N Kadın Yönlendirme Çiftleyici 1







Yönlendirici çiftleyici, çoğunlukla radyo teknolojisi alanında kullanılan pasif bir cihazdır.Bir iletim hattındaki belirlenmiş miktarda elektromanyetik gücü, sinyali başka bir radyo sisteminde veya bir sonraki radyo ekipmanında kullanılmasını sağlayan bir portu eşleştirirler.Yönlendirme çiftleyicilerinin temel bir özelliği, sadece tek yönde akan gücü çiftlemeleridir. Çıkış portuna giren güç, izole edilmiş portuyla ancak eşleştirilmiş portuyla birleştirilmez.İki port arasında güç eşit olarak bölmek için tasarlanmış bir yönlü çiftleyici, hibrit bir çiftleyici olarak adlandırılırÖrneğin, 3dB hibrit çiftleyici.

Vinncom yönlü çiftleştiricileri farklı tasarımlara dayanıyor, örneğin mikro çizgi,hava-dilektrik,ince film,dalga yönlendirmesi vb.

Yönlendirme çiftleyicilerinin birçok uygulaması vardır. Bunlar arasında ölçüm veya izleme, geri bildirim, antenlere giden ve giden beslemeleri birleştirme,Kablo TV gibi kablo ve/veya dağıtılmış anten sistemleri için sinyal çubuğu sağlama,Mobil sinyal kapsamı ve telekom sistemlerinde gönderilen ve alınan sinyalleri ayırma.
