617-3800MHz geniş bantlı hibrit 3db yönlü çiftleyici düşük PIM -161dBc

Ürünler

Test Kablosu ve Jumper

Bize Ulaşın

sales@vinncom.com

+8617755151077

Şimdi İletişime Geçin

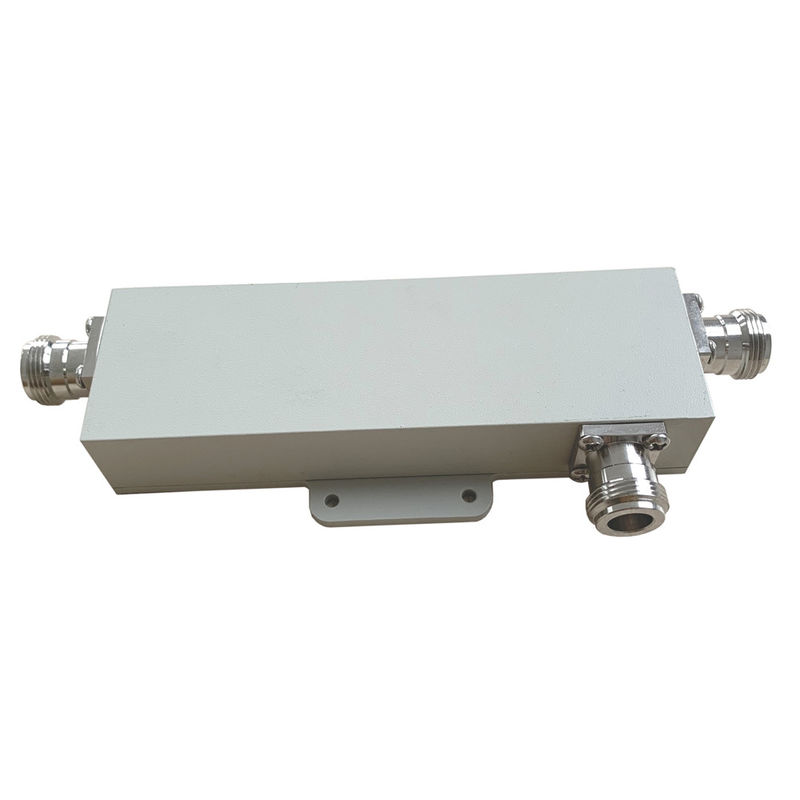

617-3800MHz geniş bantlı hibrit 3db yönlü çiftleyici düşük PIM -161dBc

MOQ:	5 adet
fiyat:	negotiable
standard packaging:	1 adet/kutu, 20 adet/karton
Delivery period:	7-10 iş günü
payment method:	T/T, L/C, D/A, D/P
Supply Capacity:	GÜNDE 1000 ADET

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri

Marka adı

Vinncom

Sertifika

RoHS ISO9001

Model numarası

VN-DC-0638-ONx

TAMAM

TAMAM

Özel:

TAMAM

Tasarım:

Hava dielektrik şerit hattı

Renk:

İsteğe bağlı

Sıklık:

617-3800MHz

Koruma:

Uygulama:

İç ve Dış Mekan

3. PIM:

-161dbc@2x43dBm

Bağlantı:

N Kadın

Vurgulamak:

Geniş bant 3db yönlü çiftleyici

Hibrit 3db yönlü çiftleyici

Düşük PIM geniş bantlı hibrit bağlayıcı

Ürün Açıklaması

Düşük PIM -161dBc 617-3800MHz N Kadın 5dB 6dB 7dB 8dB 10dB 13dB 15dB 20dB 30dB IBS DAS için RF Geniş Bant Yönlendirici Kablosu

DAS IBS başvurusu için
Bağlantı Derecesi: 5-30dB
Düşük PIM: -165dBc @ 2x43dBm

Bölüm Numarası	VN-DC-0638-ONx
Çalışma Frekansı (MHz)	617-3800
İmpedans (Ohm)	50
VSWR	≤1.25
Bağlantı (dB)	5 ± 1.0	6 ± 1.0	7 ± 1.2	10 ± 1.3	15 ± 1.3	20 ± 1.3	30 ± 1.7
Ekleme kaybı (dB)	≤2.1	≤1.7	≤1.45	≤1.0	≤0.5	≤0.22	≤0.2
İzolasyon (dB)	≥23	≥ 24	≥25	≥28	≥33	≥38	≥45
IM3 (dBc @ 2×43dBm)	-161 / -163
Uygulama	İçeride ve dışarıda
Koruma Derecesi	IP65
Çalışma sıcaklığı (°C)	-40 ~ + 80
Arayüz	N Kadın
Yürütme gücü (Watt, maksimum)	300
En yüksek güç (Watt, maksimum)	1200
Boyut (mm)	136 × 44 × 23 (konektör)
Net ağırlık ((g)	360 ± 20
Paket Boyutları (mm)	180 × 75 × 30
Paketleme Karton Boyutu ((mm)	400 × 380 × 170
ROHS Uyumluluğu	- Evet.

Yönlendirici çiftleyici, çoğunlukla radyo teknolojisi alanında kullanılan pasif bir cihazdır.Bir iletim hattındaki belirlenmiş miktarda elektromanyetik gücü, sinyali başka bir radyo sisteminde veya bir sonraki radyo ekipmanında kullanılmasını sağlayan bir portu eşleştirirler.Yönlendirme çiftleyicilerinin temel bir özelliği, sadece tek yönde akan gücü çiftlemeleridir. Çıkış portuna giren güç, izole edilmiş portuyla ancak eşleştirilmiş portuyla birleştirilmez.İki port arasında güç eşit olarak bölmek için tasarlanmış bir yönlü çiftleyici, hibrit bir çiftleyici olarak adlandırılırÖrneğin, 3dB hibrit çiftleyici.

Vinncom yönlü çiftleştiricileri farklı tasarımlara dayanıyor, örneğin mikro çizgi,hava-dilektrik,ince film,dalga yönlendirmesi vb.

Yönlendirme çiftleyicilerinin birçok uygulaması vardır. Bunlar arasında ölçüm veya izleme, geri bildirim, antenlere giden ve giden beslemeleri birleştirme,Kablo TV gibi kablo ve/veya dağıtılmış anten sistemleri için sinyal çubuğu sağlama,Mobil sinyal kapsamı ve telekom sistemlerinde gönderilen ve alınan sinyalleri ayırma.

Tags:

Yönlendirici çiftleyici,

Koaksiyel yönlü çiftleyici,

Transformör yönlü çiftleyici
