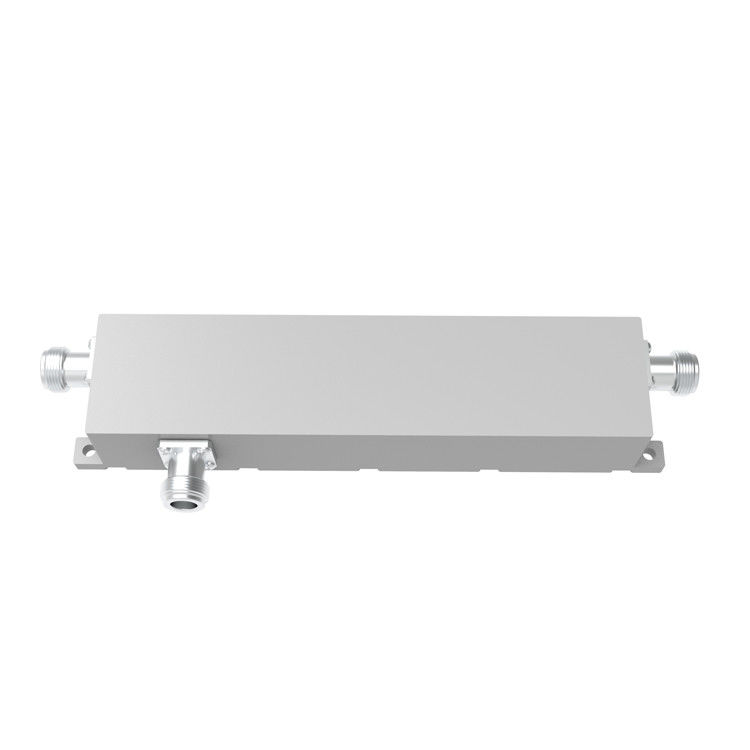

350/380-3800MHz N Kadın Yönlendirme Çiftleyici

MOQ:	5 adet
fiyat:	negotiable
standard packaging:	kutu/kabarcık paketi/karton
Delivery period:	Miktarınıza bağlıdır
payment method:	T/T, L/C, D/A, D/P
Supply Capacity:	günde 800 adet

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri

Hefei, Çin

Marka adı

Vinncom

Sertifika

ISO9000/RoHS

Model numarası

VN-DC-03538-ONx-xxx

Genel Renk:

Sıklık:

350-3800MHz

İmpedans:

Bağlantı:

N Kadın

Koruma derecesi:

IM3 (dBc @ 2×43dBm):

-160/-163

Vurgulamak:

30dB rf hibrit kombinatör

3800MHz RF hibrit kombinatörü

30dB rf güç bağlantısı

Ürün Açıklaması

350/380-3800MHz N Kadın Yönlendirme Çiftleyici

İyi düzlük
Tüm limanlarda iyi VSWR
Yüksek yalıtım

VN-DC-03538-ONx-xxx.pdf

Bölüm Numarası	VN-DC-03538-ONx
Çalışma Frekansı (MHz)	350/380-3800 MHz
İmpedans (Ohm)	50
VSWR	≤1.25
Bağlantı (dB)	6 ± 1.2	7 ± 1.2	8±1.2	15 ± 1.5	20 ± 1.7	30 ± 1.8
Ekleme kaybı (dB)	≤1.8	≤1.5	≤1.1	≤0.4	≤0.2	≤0.17
İzolasyon (dB)	≥ 24	≥25	≥26	≥33	≥28	≥ 48
IM3 (dBc @ 2×43dBm)	-160 / -163
Uygulama	İçeride/dışarıda
Koruma Derecesi	IP65
Çalışma sıcaklığı (°C)	-40 ~ + 80
Arayüz	N Kadın
Yürütme gücü (Watt, maksimum)	300
En yüksek güç (Watt, maksimum)	1200
Boyut (mm)	182.5 × 44 × 31 (konektör hariç)
Net Ağırlık (g)	700 ± 5%
Paket Boyutları (mm)	240 × 80 × 35
Paketleme Karton Boyutu (mm)	500 × 420 × 160

Yönlendirici çiftler en sık iki çiftleştirilmiş iletim hattından yapılır. Birinden geçen enerji diğerine bağlanır.Bu teknik,Mikrodalgailetim hattı tasarımlarının yaygın olarak birçok devre elemanını uygulamak için kullanılan frekanslar.Toplu olarakbileşen cihazları da daha düşük frekanslarda mümkündür.telefonMikrodalga frekanslarında, özellikle daha yüksek bantlarda, dalga kılavuzu tasarımları da kullanılabilir.

Ürün Uygulama

Rf pasif cihazları esas olarak kablosuz iletişim sisteminin ve kapalı dağıtım sisteminin baz istasyonu inşaatında kullanılır.Özellikle, binalardaki hatsız sinyallerin kapsamında kapalı dağıtım kapsamında birçok tür ve çok sayıda uygulama vardır.RF pasif cihazları, baz istasyonu yapımında ve iç dağıtım mühendisliğinde RF sinyallerini bağlama veya dağıtma rolünü oynar.Kapalı dağıtım sistemi, baz istasyonu tarafından pasif RF cihazları aracılığıyla iletilmiş sinyalleri bağlamak veya dallamak ve onları besleyiciler aracılığıyla her bir kapsama noktasının antenine dağıtmaktır.İç mekan kablosuz sinyallerin iyi bir sürekli kapsamına ulaşmak için.
