14.4-15.35GHz WR-140 DALGA KILAVUZ KAVRAMASI

Adedi:	5 adet
fiyat:	negotiable
Ödeme yöntemi:	L/C, D/A, D/P, T/T
Tedarik Kapasitesi:	500

Detay Bilgisi

Ürün Açıklaması

Detay Bilgisi

Menşe yeri

Marka adı

Vinncom

Sertifika

ISO 9000 ROHS

Model numarası

VN-WGCP-1415-WR140-6dB

Parça Numarası:

VN-WGCP-1415-WR140-6dB

Çalışma Frekansı (GHz):

14.4-15.35

Ekleme Kaybı (dB):

≤1,8 DB

Dönüş Kaybı(dB):

≥18 dB

Kaplin(dB):

İzolasyon(dB):

Vurgulamak:

14.4-15.35GHz dalga kılavuzu kavraması

WR-140 RF yönlü kavraması

yüksek frekanslı dalga kılavuzu kavraması

Ürün Açıklaması

14.4-15.35GHz WR-140 dalga yönlü çiftleyici

Ana iletim yolundaki düşük yerleştirme kaybı
Yüksek güç taşıma yeteneği (hem orta hem de zirve)
Geniş bant işlevi (çok oktavlı mevcut)

İş PrensibiDalga yönlü çiftleyici

ADalga yönlü çiftleyiciBir ana dalga kılavuzunda dolaşan mikrodalga gücünün bir kısmını örnekleyen pasif dört portlu yönlü bir cihazdır.
ADalga yönlü çiftleyiciBirincil dalga kılavuzundan (birincil hat) ve ikincil dalga kılavuzundan (birleştirilmiş hat) oluşur ve ortak duvarları boyunca birleştirme açıklıkları veya yuvaları vardır.
ADalga yönlü çiftleyiciÖnceden belirlenmiş bir miktar düşen gücü ana hattan bağlantılı hatta aktarırken, kalan güç ana hattan devam eder.
ADalga yönlü çiftleyiciDalga müdahalesi ve çiftleme açıklıkları üzerinden üst üste yerleştirme ilkesine dayanarak çalışır.
ADalga yönlü çiftleyicidoğuştan yönlüdür. Sadece ileriye giden dalgayı (ana hattaki) bağlı limanla eşleştirirken, ters giden dalga izole edilmiş limanla eşleştirir.
ADalga yönlü çiftleyiciDört portu vardır: giriş portu, çıkış (çevre) portu, bağlantılı portu ve izole edilmiş portu.
ADalga yönlü çiftleyiciKoplama diyaframlarının boyutunu, sayısını ve aralıklarını kontrol ederek koplama seviyesini (örneğin 10 dB, 20 dB, 30 dB veya 40 dB) elde eder.
ADalga yönlü çiftleyiciYüksek yönlendirme sağlar, yani ileri yönden çiftleştirilmiş güç ters yönden çok daha büyüktür.
İzole bir liman.Dalga yönlü çiftleyicibirDalga yönlü yükİstenmeyen ters bağlantılı enerjiyi emmek için.

Bölüm Numarası	VN-WGCP-1415-WR140-6dB
Çalışma Frekansı (GHz)	14.4-15.35
Ekleme Kaybı ((dB)	≤1.8 dB
Geri dönüş kaybı ((dB)	≥18 dB
Koplama ((dB)	6±1
İzolasyon ((dB)	≥28
Arayüz	WR140 (BJ140)

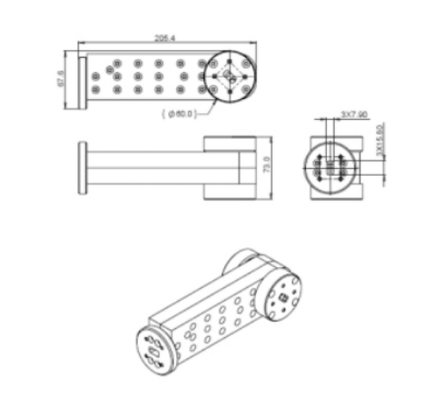

Boyut ((mm)	Aşağıdaki gibi
Çalışma sıcaklığı (°C)	-40 ~ + 80
Nitelikli nem	5% ~ 90%
ROHS Uyumluluğu	- Evet.
